نظام قلب وتدوير كمر الحديد الهيدروليكي 90°/180°90°/180° Hydraulic Flipper (Steel Beam Rotator)
تُستخدم القلابات الهيدروليكية لقلب وإعادة تموضع ونقل الجسور الفولاذية والأعمدة الصندوقية وغيرها من قطع العمل الملحومة أثناء عمليات التصنيع. تُستخدم دوارات الجسور الفولاذية هذه عادةً بعد الانتهاء من لحام أحد الجوانب، بحيث يمكن تدوير قطعة العمل بأمان لاستكمال اللحام أو المعالجة في الجانب التالي.

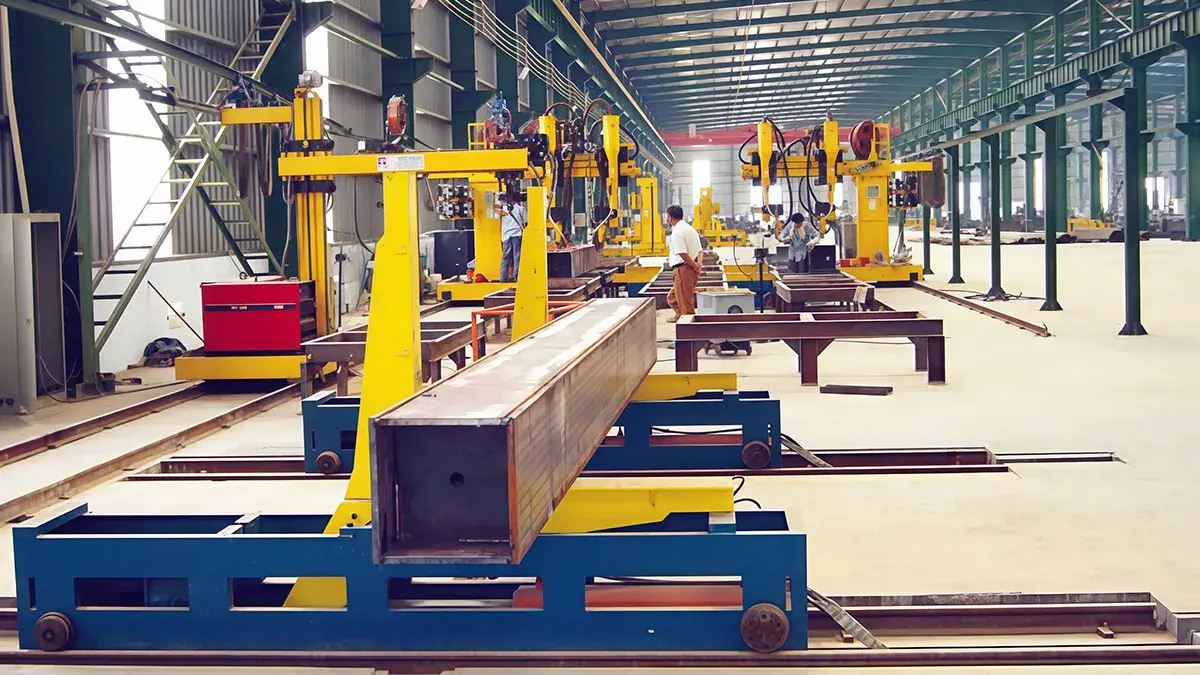

يتم أولاً رفع قطع العمل من على ناقل البكرات أو منصة الدعم، ثم تتحرك وحدتا القلاب معاً لوضع القطعة في موضع مناسب لعملية القلب. تقوم أربعة أسطوانات هيدروليكية بتشغيل أربعة أذرع قلب تتحرك معاً بحركة على شكل حرف L، مما يؤدي إلى تدوير قطعة العمل وإعادتها إلى الوضع الصحيح للخطوة التالية.
ولتحقيق دوران بزاوية 180°، يتم تنفيذ عملية القلب عبر دورتين بزاوية 90° لكل منهما. وبعد اكتمال عملية القلب، تُعاد قطعة العمل إلى ناقل البكرات أو منصة الدعم ليتم نقلها إلى عملية اللحام أو التصنيع التالية.
| الموديل | ||
| أقصى وزن لقطعة العمل (طن) | 20 | |
| الطول المناسب لقطعة العمل (مم) | 4000-15000 | |
| سرعة حركة العربة (م/دقيقة) | 5 | |
| أقصى ضغط هيدروليكي (ميغاباسكال) | 16 | |
| عرض سكة العربة (مم) | 700 | |
- يتكون قلب الجسور الفولاذية الهيدروليكي من الوحدة الرئيسية، والنظام الهيدروليكي، ونظام التحكم الكهربائي.
- تتضمن كل مجموعة وحدتي قلب تعملان معاً لتدوير ونقل قطعة العمل، مع مزامنة هيدروليكية تضمن حركة سلسة ومستقرة.

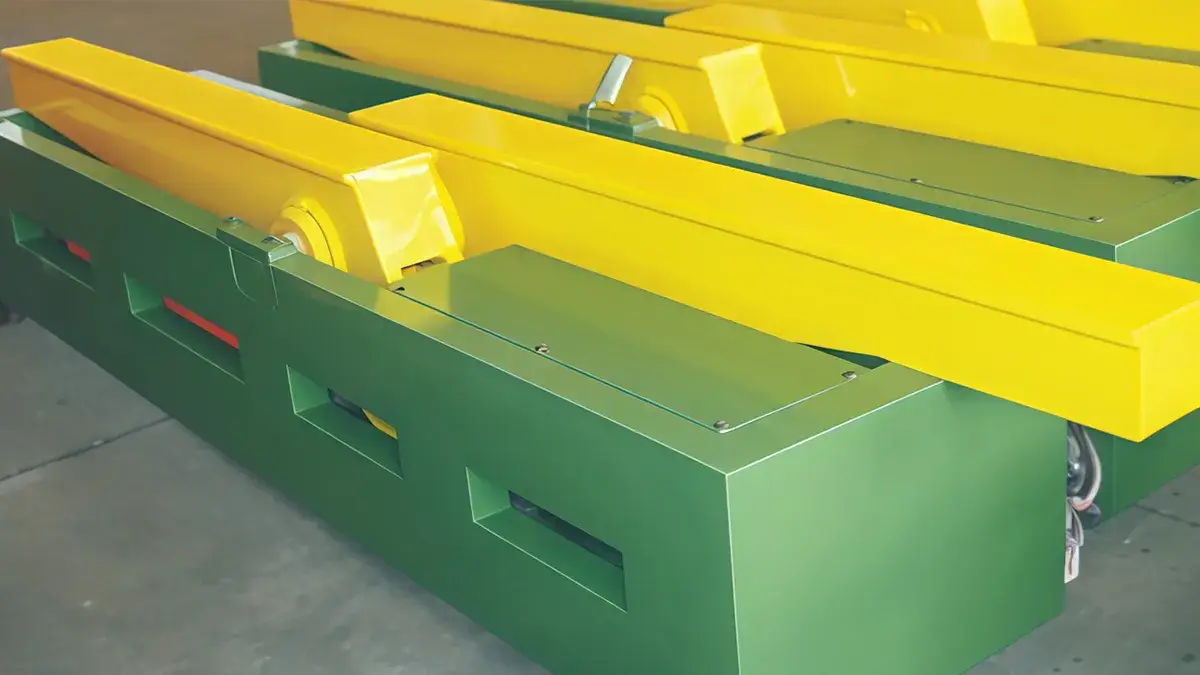

- تقوم أسطوانتان هيدروليكيتان في كل وحدة بتشغيل أذرع القلب على شكل حرف L لتدوير قطعة العمل، بينما يتيح نظام الحركة نقل وحدة القلب إلى موقع التشغيل.
- يُستخدم بشكل أساسي لعملية قلب بزاوية 90°، كما يمكنه تنفيذ دوران 180° عبر دورتين متتاليتين بزاوية 90°. وبعد عملية القلب، يمكن إعادة قطعة العمل إلى منتصف ناقل البكرات أو منصة الدعم للخطوة التالية.
- بالمقارنة مع أنظمة القلب الميكانيكية أو التي تعمل بالسلاسل، يوفر النظام الهيدروليكي حركة أكثر سلاسة، وقدرة أفضل على امتصاص الصدمات، وتصميماً منخفض الارتفاع يضمن استخداماً أكثر أماناً واستقراراً، كما يدعم نقل قطع العمل بين محطات مختلفة.
