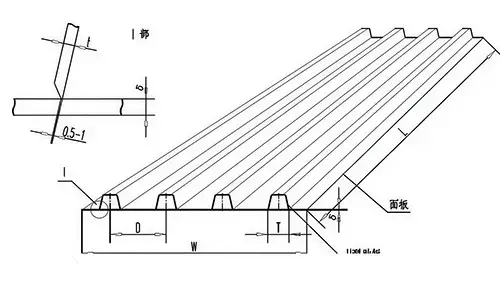

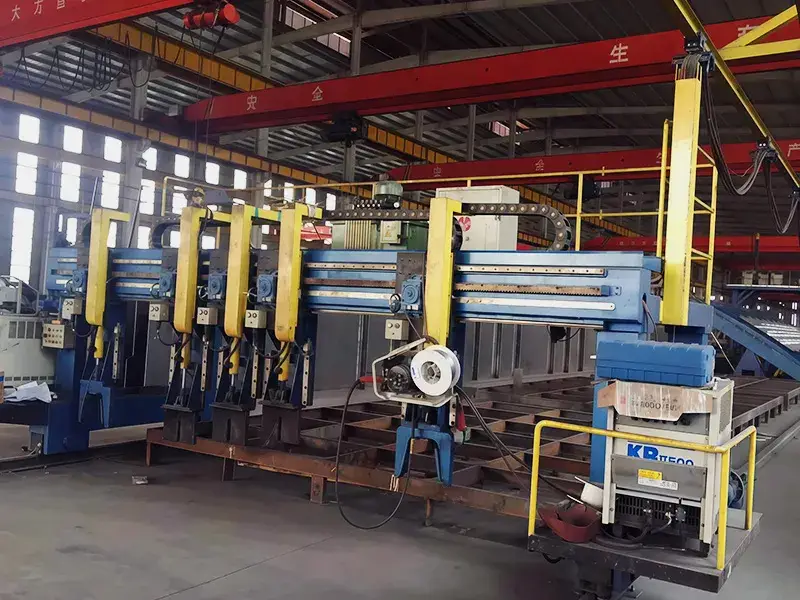

خط لحام ضلع U لتقوية سطح الجسرBridge Deck U-Rib Welding Line
تُستخدم خطوط لحام تيوبات U لسطح الجسور في إنتاج وحدات ألواح سطح الجسور لمشاريع الجسور الفولاذية الكبيرة، حيث يكون حجم الإنتاج مرتفعاً، وجداول التسليم صارمة، وتتطلب كل من عمليات التشكيل واللحام تحكماً دقيقاً في الجودة. ومع استمرار تزايد الطلب على هذا النوع من تصنيع الجسور، أصبحت خطوط الإنتاج الآلي ذات أهمية متزايدة.

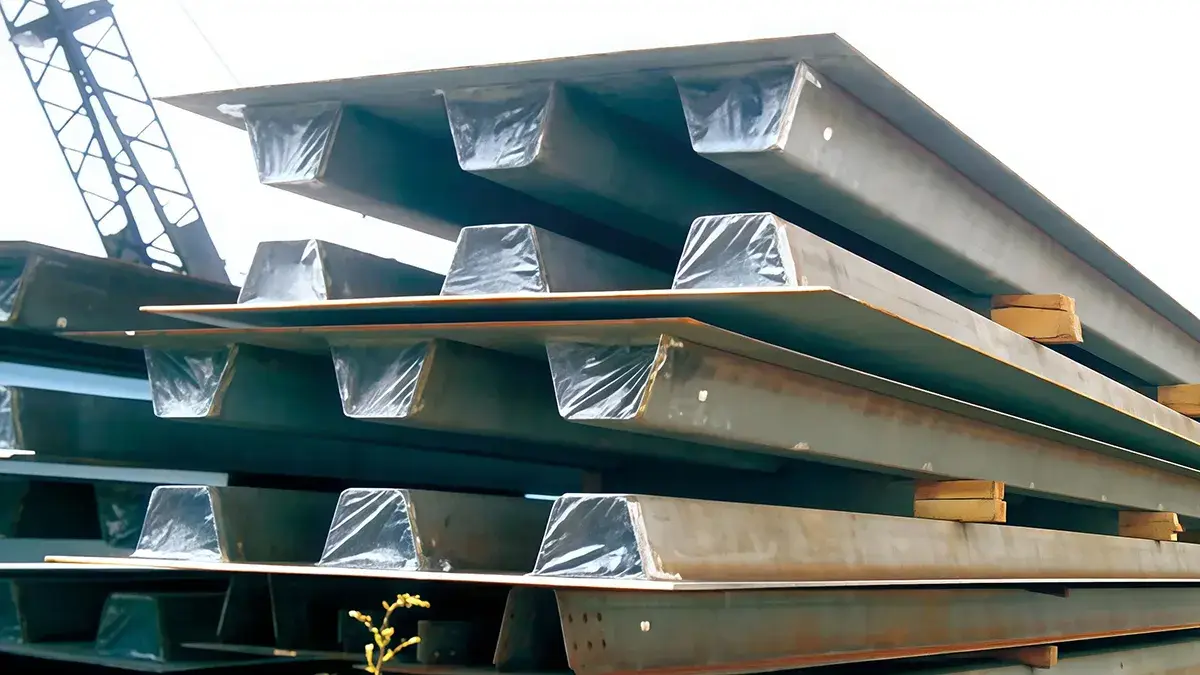

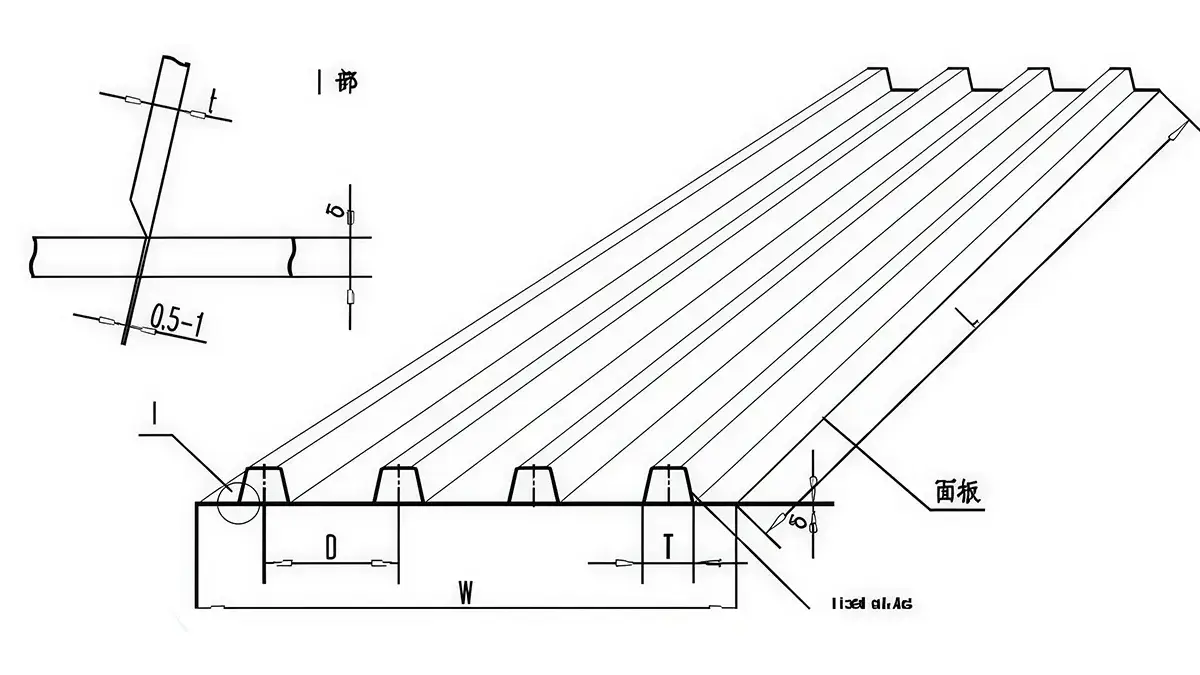

تم تطوير هذا الخط خصيصاً لإنتاج أضلاع U الخاصة بسطح الجسور، حيث يمكنه تنفيذ العملية الإنتاجية الكاملة بشكل آلي بدءاً من تحميل المواد الخام والتشكيل وصولاً إلى اللحام وإخراج ألواح أضلاع U النهائية.
وقد تم توريد هذه الخطوط بالفعل إلى عدد من شركات تصنيع الجسور في الصين، بما في ذلك مجموعة جسر شانهـايقوان، وصناعة بناء السفن في ووتشوان، وشركة زي بي إم سي، وشركة تشونغتاي للهيكل الفولاذي للجسور.
-
ماكينة تشطيف الحواف من الجانبينبعد عملية القطع، يتم تشطيف حواف الألواح الفولاذية باستخدام ماكينة تفريز حواف من جهتين أو ثلاث جهات. ووفقاً لمتطلبات الإنتاج، يمكن تهيئة نظام التفريز للعمل مع سماكات وعروض وأطوال مختلفة من الألواح الفولاذية، كما يمكنه معالجة ما يصل إلى عشر ألواح مكدسة في وقت واحد لرفع كفاءة الإنتاج.
-

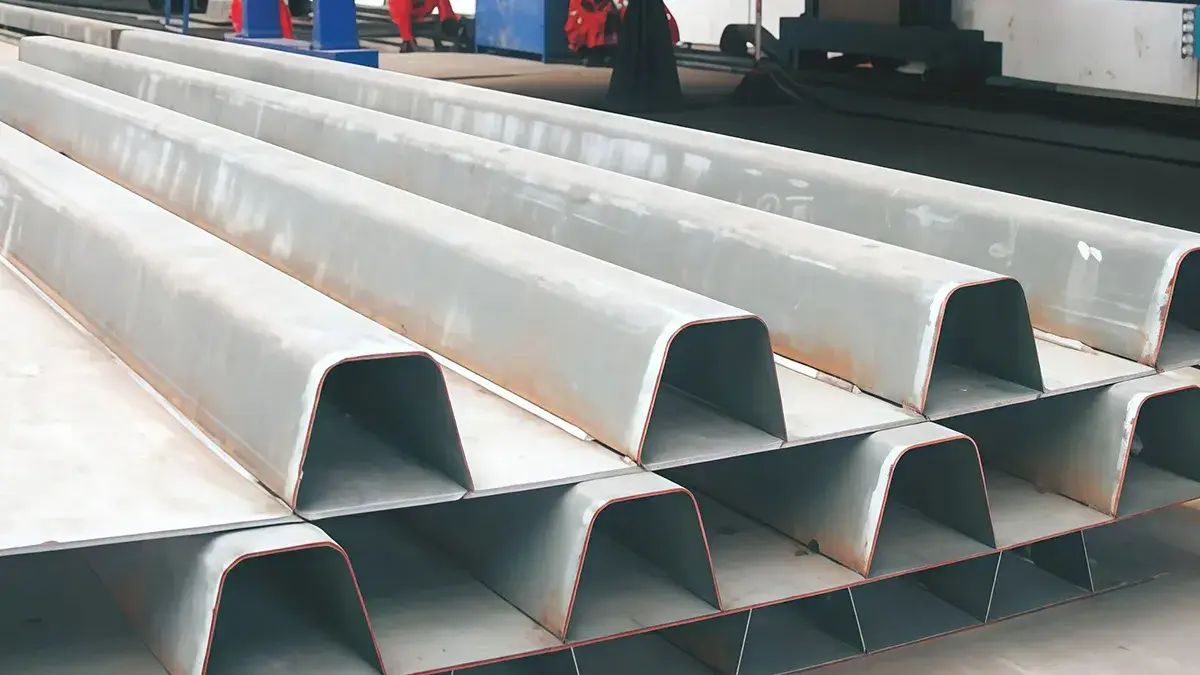

ماكينة تشكيل أضلاع Uتعتمد عملية تشكيل أضلاع U بشكل أساسي على طريقتين إنتاجيتين، إحداهما تهدف إلى رفع الكفاءة الإنتاجية، والأخرى تهدف إلى تقليل تكلفة المعدات وتحقيق تشكيل أكثر انتظاماً.
الطريقة الأولى تستخدم ماكينة تشكيل بالدرفلة على البارد لتشكيل اللوح الفولاذي تدريجياً، مع تجهيز حافة الشطف ومنطقة الجذر في نفس العملية. هذه الطريقة ترفع كفاءة الإنتاج، لكنها تتطلب استثماراً أكبر في المعدات، وقد تؤدي إلى بعض المشكلات مثل تموج الحواف أو عدم انتظام الشطف أو تفاوت في الشكل النهائي.

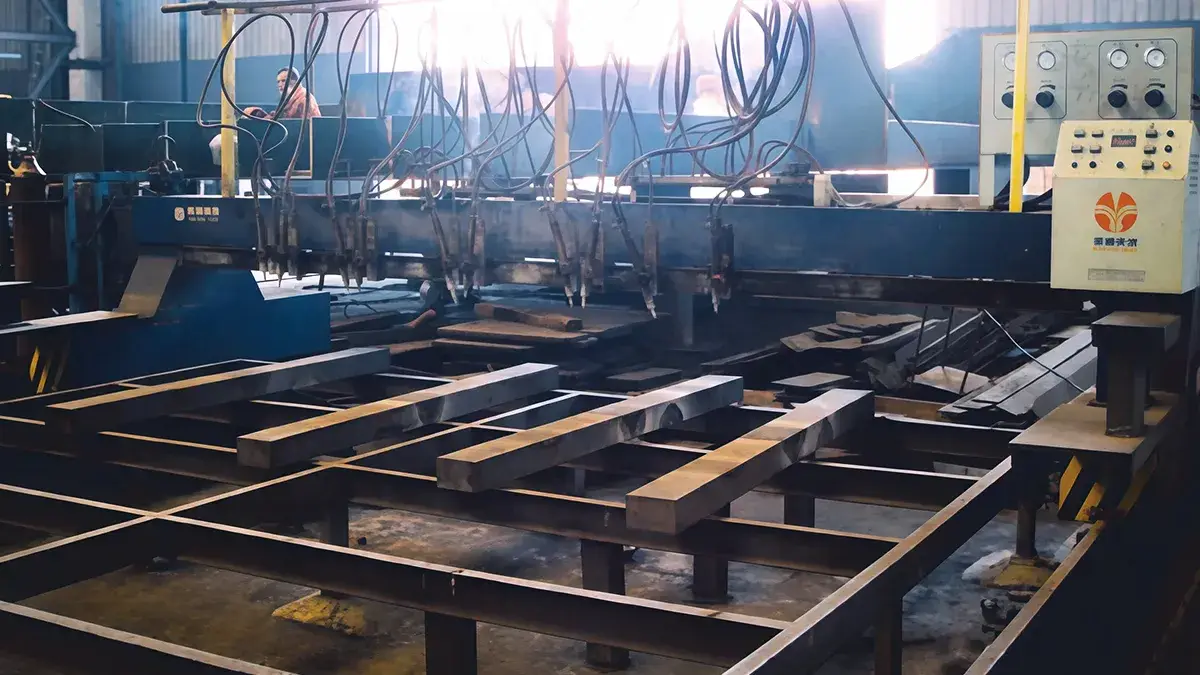

أما الطريقة الثانية فتتبع مساراً مختلفاً، حيث يتم أولاً قطع اللوح باستخدام البلازما، ثم تشطيف الحواف عبر التفريز الميكانيكي، ثم إجراء التشكيل النهائي باستخدام مكبس ثني رقمي، مما يعطي عادة شكلاً نهائياً أنظف وأكثر انتظاماً. -

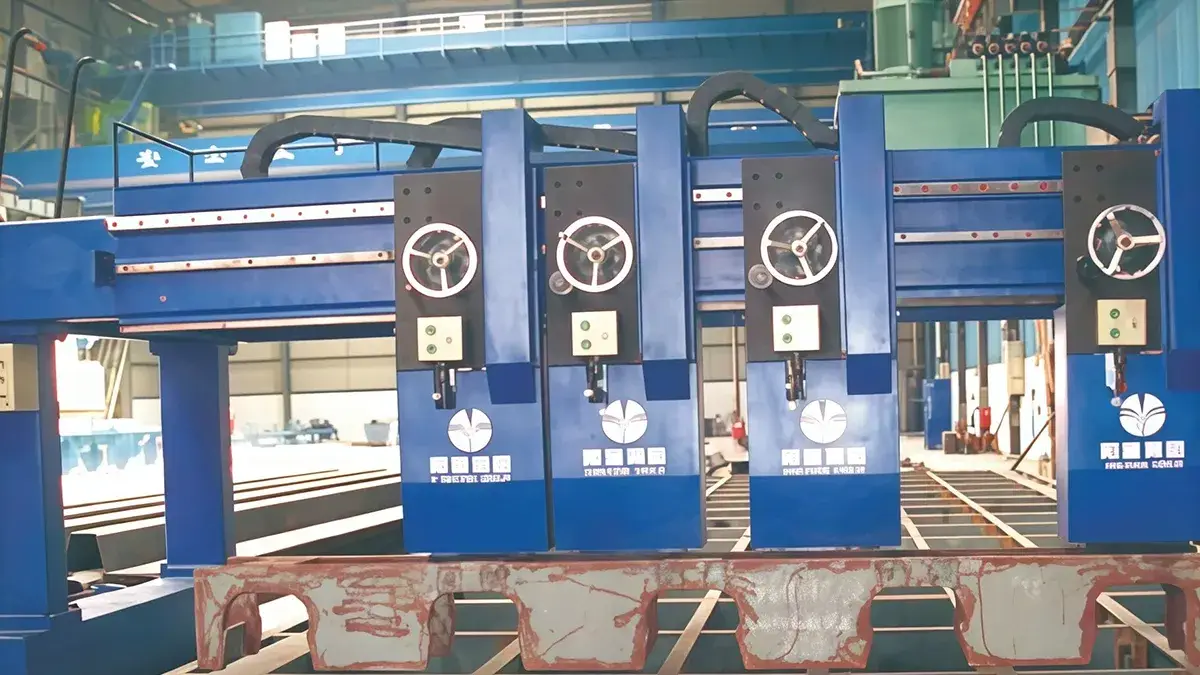

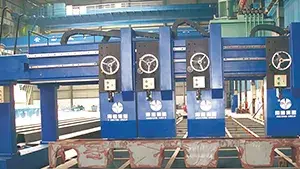

ماكينة تجميع أضلاع U الفولاذيةيتم وضع لوحة سطح الجسر على منصة العمل وتثبيتها باستخدام أجهزة التمركز على الطاولة. ثم يتم محاذاة أضلاع U مع الخطوط المحددة مسبقاً على اللوح، وضغطها على مراحل، ثم تنفيذ لحام التثبيت لإكمال عملية التجميع.
يتوفر خياران للتثبيت في هذه العملية: تثبيت هيدروليكي أو تثبيت يدوي باستخدام براغي لولبية. -

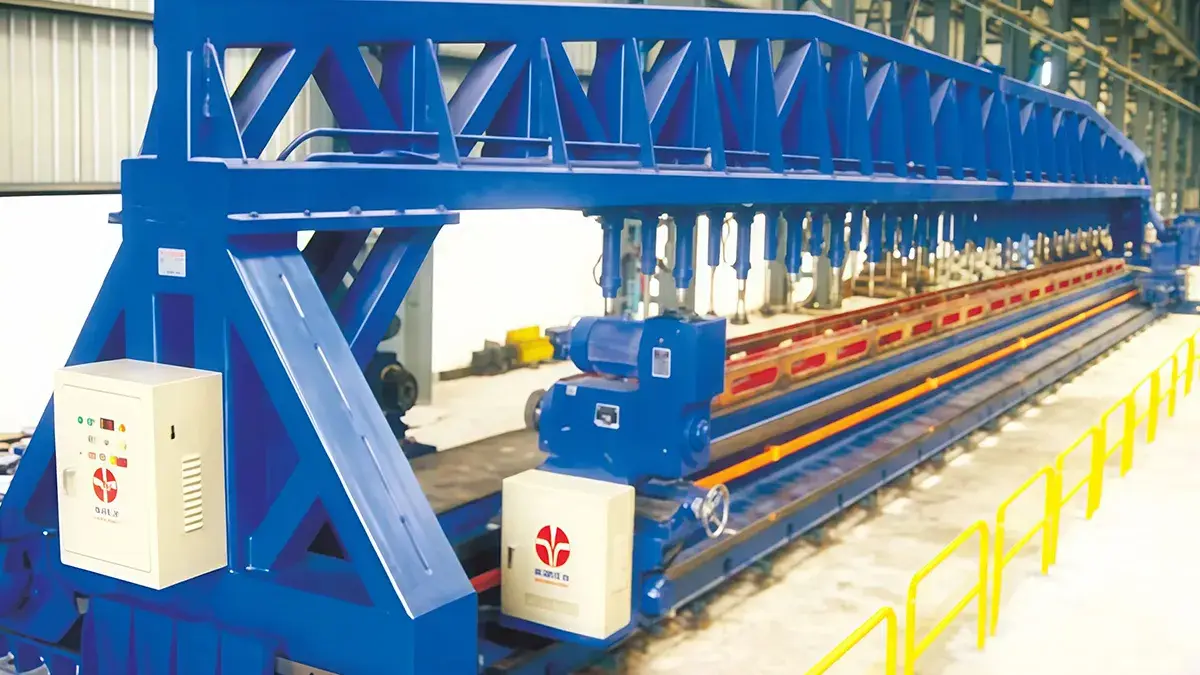

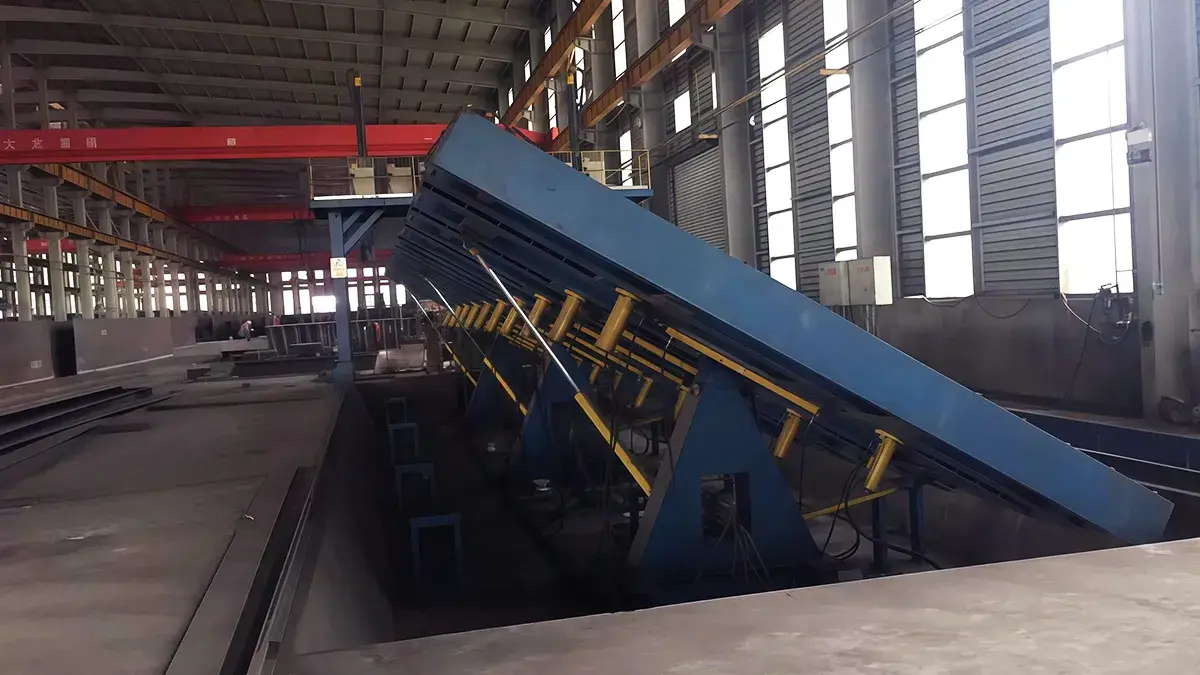

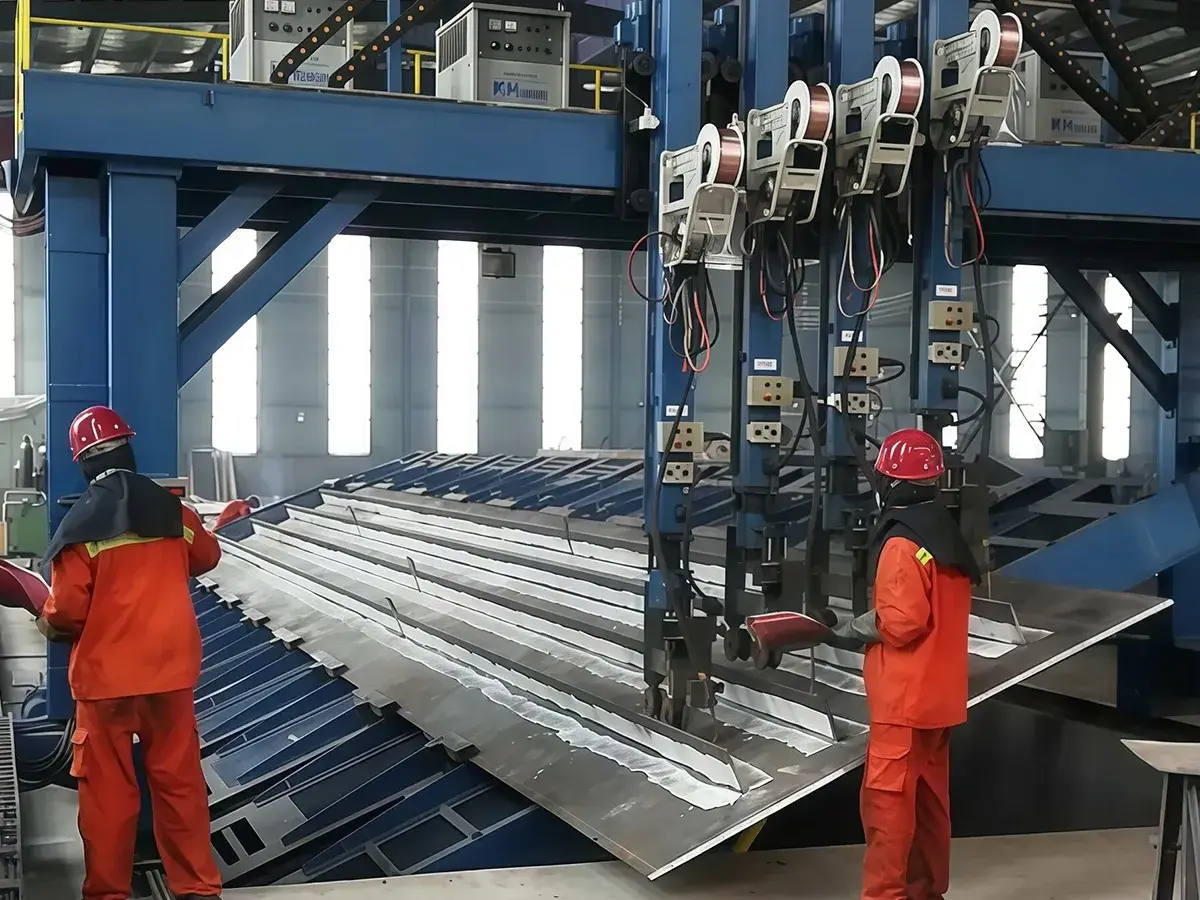

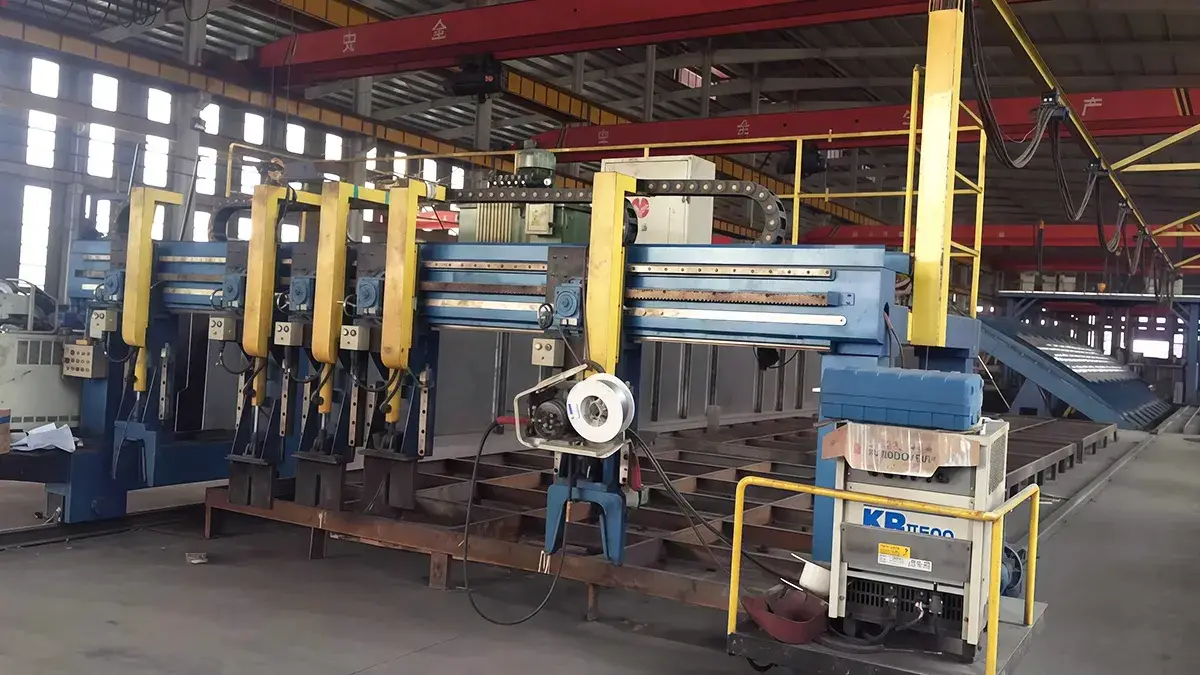

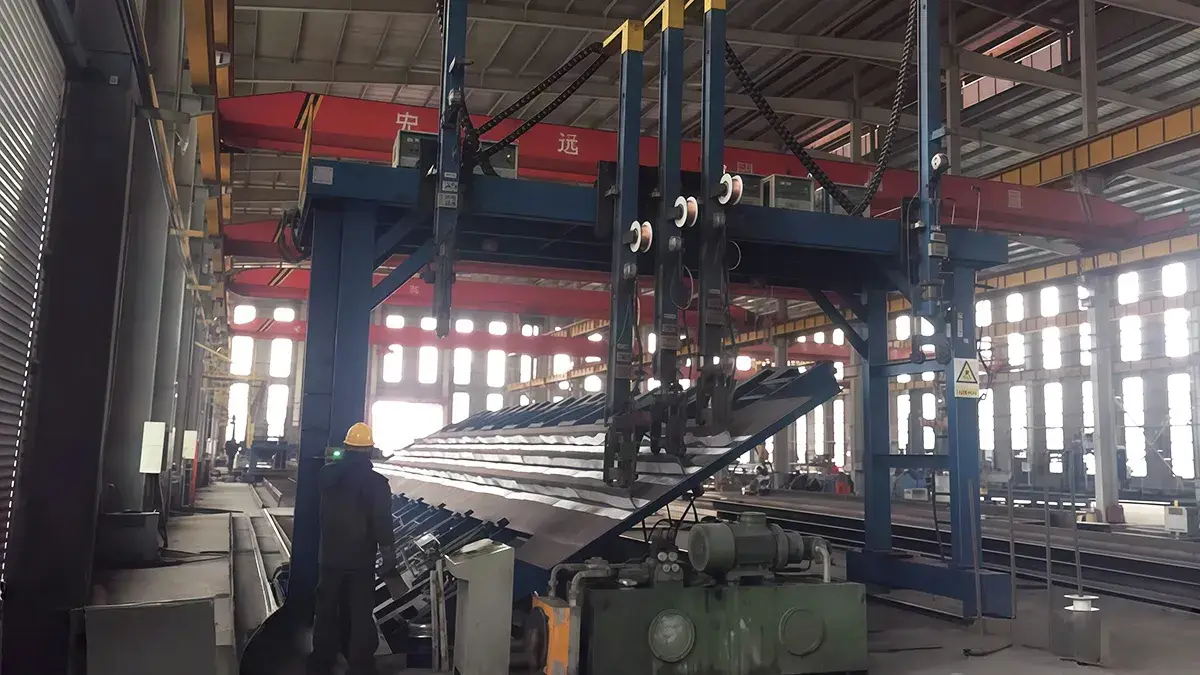

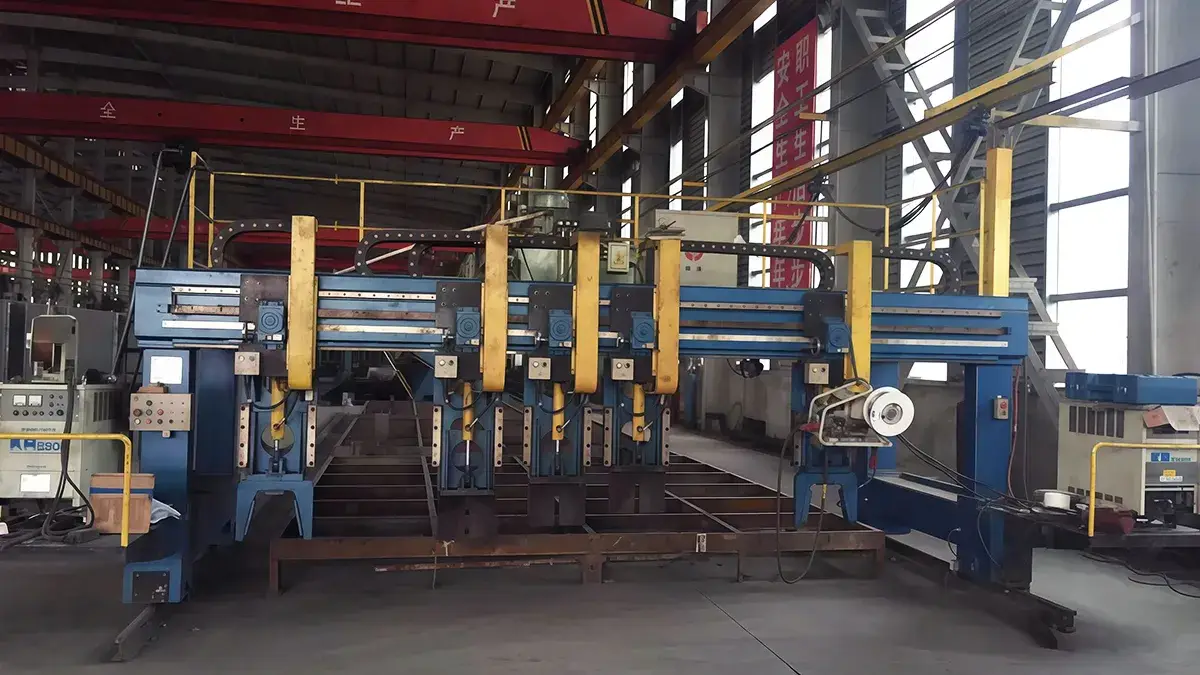

ماكينة لحام أضلاع U متعددة الرؤوسبعد عملية التجميع، يتم تثبيت وحدة لوحة سطح الجسر على منصة لحام قابلة لتعديل زاوية القلب. يقوم نظام تتبع ميكانيكي للدرز اللحامي بالحفاظ على محاذاة كل شعلة لحام مع خط اللحام، بينما تتحرك البوابة بسرعة متغيرة يتم التحكم بها إلكترونياً.
يتم لحام جانبي عدة أضلاع U بشكل متتابع. ووفقاً لمتطلبات الإنتاج، يمكن تهيئة عملية اللحام باستخدام لحام الغاز المعدني أو اللحام القوسي المغمور. كما يمكن تصميم الماكينة كمنصة مقاومة للتشوه أو كطاولة عمل مستوية. -
ماكينة تقويم ألواح أضلاع U بعد اللحامبعد عملية اللحام، قد تتعرض وحدات أضلاع U للتشوه نتيجة إدخال الحرارة أثناء اللحام. بعد اكتمال اللحام، يتم قلب قطعة العمل بزاوية 180 درجة، ثم تتم معالجتها وتصحيحها باستخدام تقنية التقويم باللهب لإعادة الشكل إلى وضعه الهندسي الصحيح.
