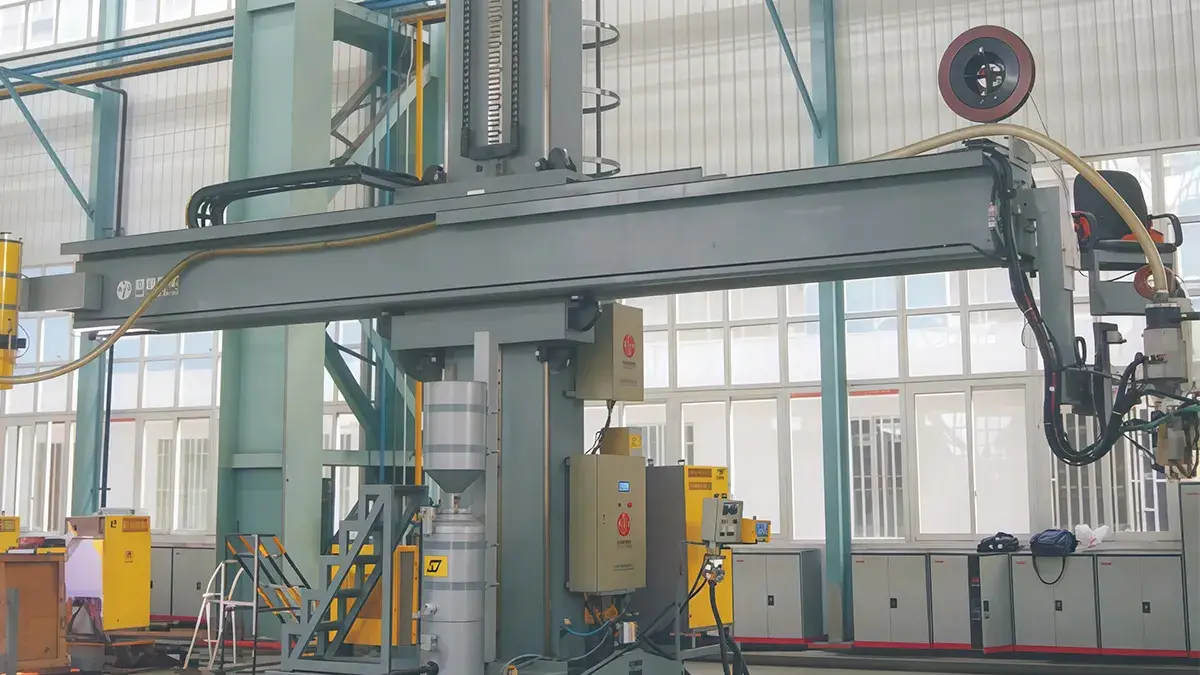

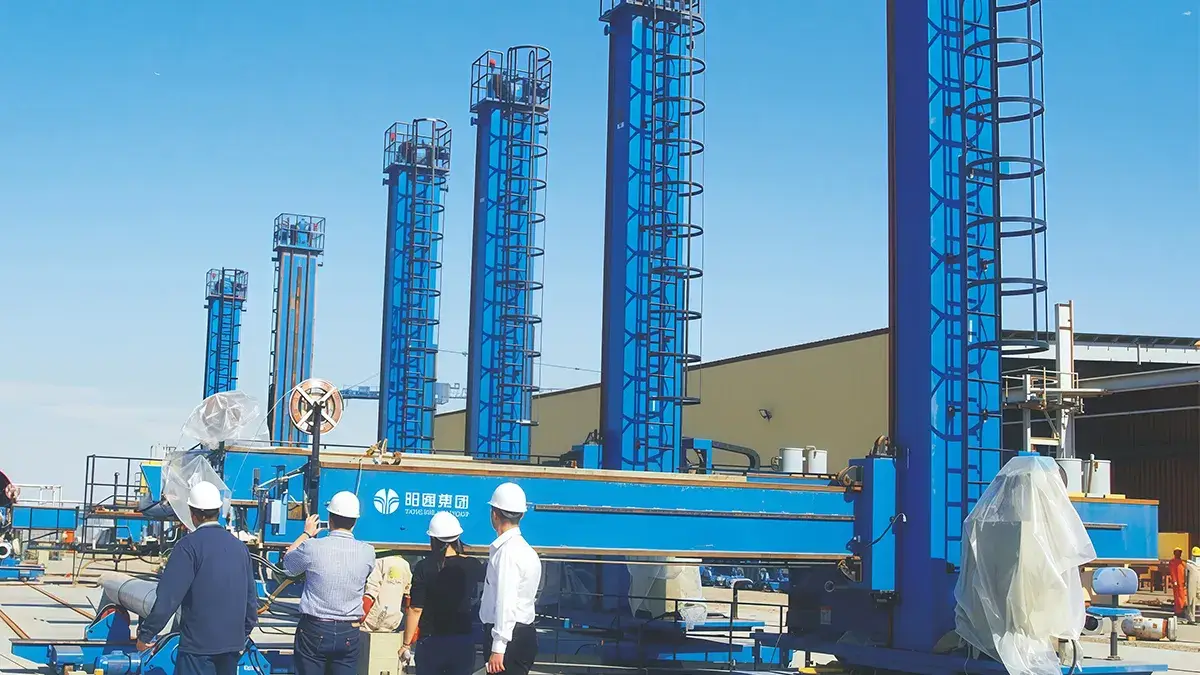

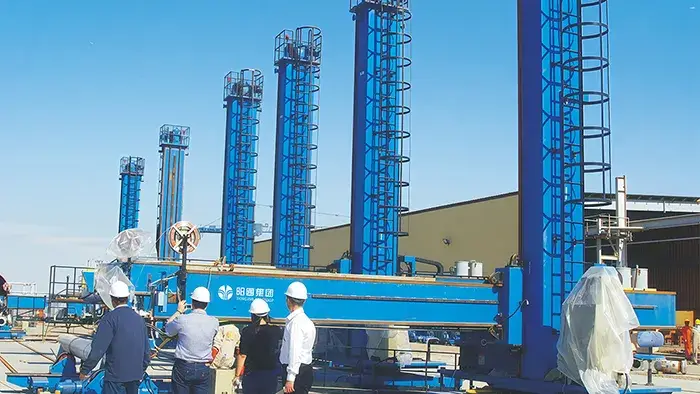

جهاز مناور رأس اللحام الأوتوماتيكيAutomatic Welding Manipulator
المواصفات
| الموديل | |
|
|
|
||||
| 2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 6×6 | 8×8 | |
| شوط الرفع الفعّال (مم) | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 6000 | 8000 |
| مدى حركة الذراع الفعّال (مم) | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 6000 | 8000 |
| سرعة الرفع (مم/دقيقة) | 1000 | 1650 | ||||||
| سرعة حركة الذراع (مم/دقيقة) | 120-1200 | 50-1000 | ||||||
| أقل مسافة بين أسفل الذراع وأعلى السكة (مم) | 740 (مع الحركة أثناء الدوران) / 690 (ثابت أثناء الدوران) | 1109 (مع الحركة أثناء الدوران) / 972 (ثابت أثناء الدوران) | 1109 (مع الحركة أثناء الدوران) / 1090 (ثابت أثناء الدوران) | 1226 (مع الحركة أثناء الدوران) / 1180 (ثابت أثناء الدوران) | ||||
| أقصى حمل عند طرف الذراع (كجم) | 80 | 120 | 200 | 600 | 400 | |||
| دوران العمود | دوران يدوي | ±180°، آلي أو يدوي | ||||||
| سرعة حركة العربة (مم/دقيقة) | يدوي | 1700 | 2500 | 2000 | ||||
| عرض سكة العربة (مم) | 1000 | 1730 | 2000 | 2500 | ||||
يمكن أيضاً تخصيص مناورات اللحام لتلبية متطلبات العملاء الخاصة.
المميزات الرئيسية
- تتوفر مناورات اللحام الأوتوماتيكية بأنواع خفيفة ومتوسطة وثقيلة وثقيلة جداً، وذلك حسب قدرة التحميل عند الطرف الأمامي للذراع.
- تتوفر تكوينات هيكلية مختلفة تشمل: ثابت، متحرك، ثابت مع دوران، ومتحرك مع دوران.
- يتم تصميم الذراع للامتداد الأفقي والرفع العمودي مع التحكم في الانحراف، إضافة إلى نظام منع السقوط لضمان تشغيل أكثر أماناً.
- يتم تزويد الطرف الأمامي للذراع بآلية ضبط (نظام صليبي) يمكن التحكم بها عن بعد، مما يسهل توجيه رأس اللحام بدقة أعلى.
- يعتمد محور عجلات التوجيه على تصميم لامركزي لتقليل الفجوة بين البكرات وسكة التوجيه.
- يمكن تنفيذ دوران العمود بشكل يدوي أو آلي، كما يمكن أن يكون نظام القفل بعد الدوران يدوياً أو هوائياً.

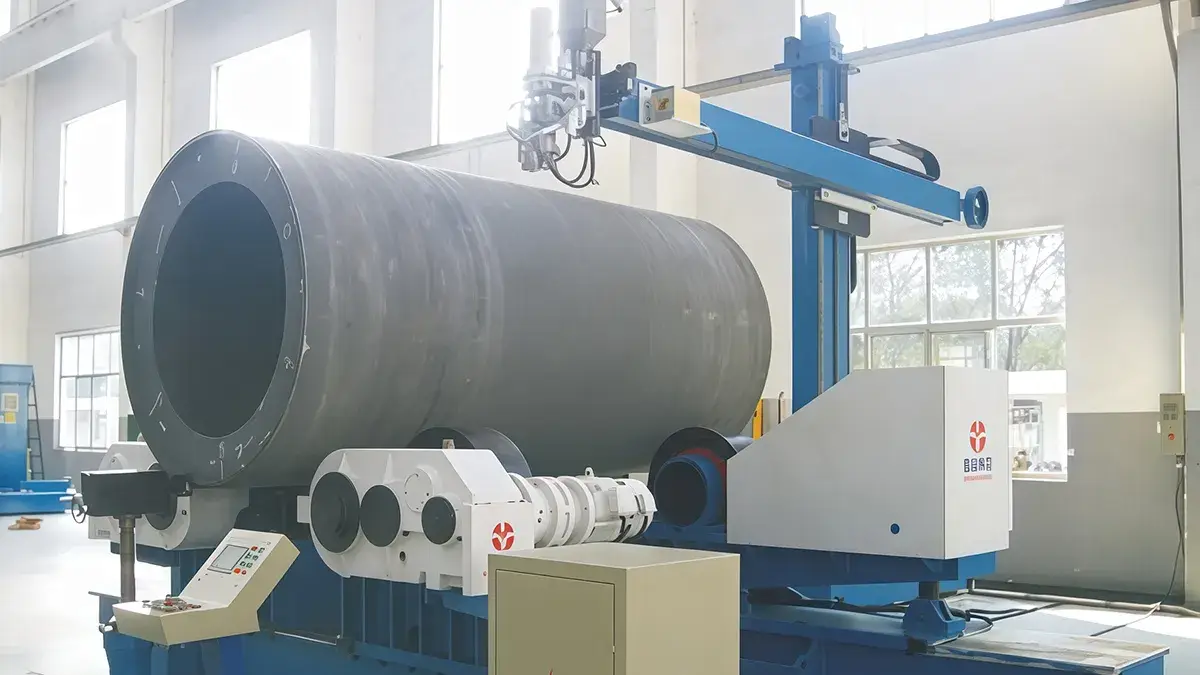

- يتضمن النظام الكهربائي لوحة تحكم وصندوق تحكم عن بعد، ويمكن ربطه أيضاً مع أجهزة تموضع اللحام وبكرات التدوير لتشكيل نظام لحام آلي متكامل.
