ماكينة تجميع كمر حديد HSteel H-Beam Assembly Machine
شاهد الفيديو

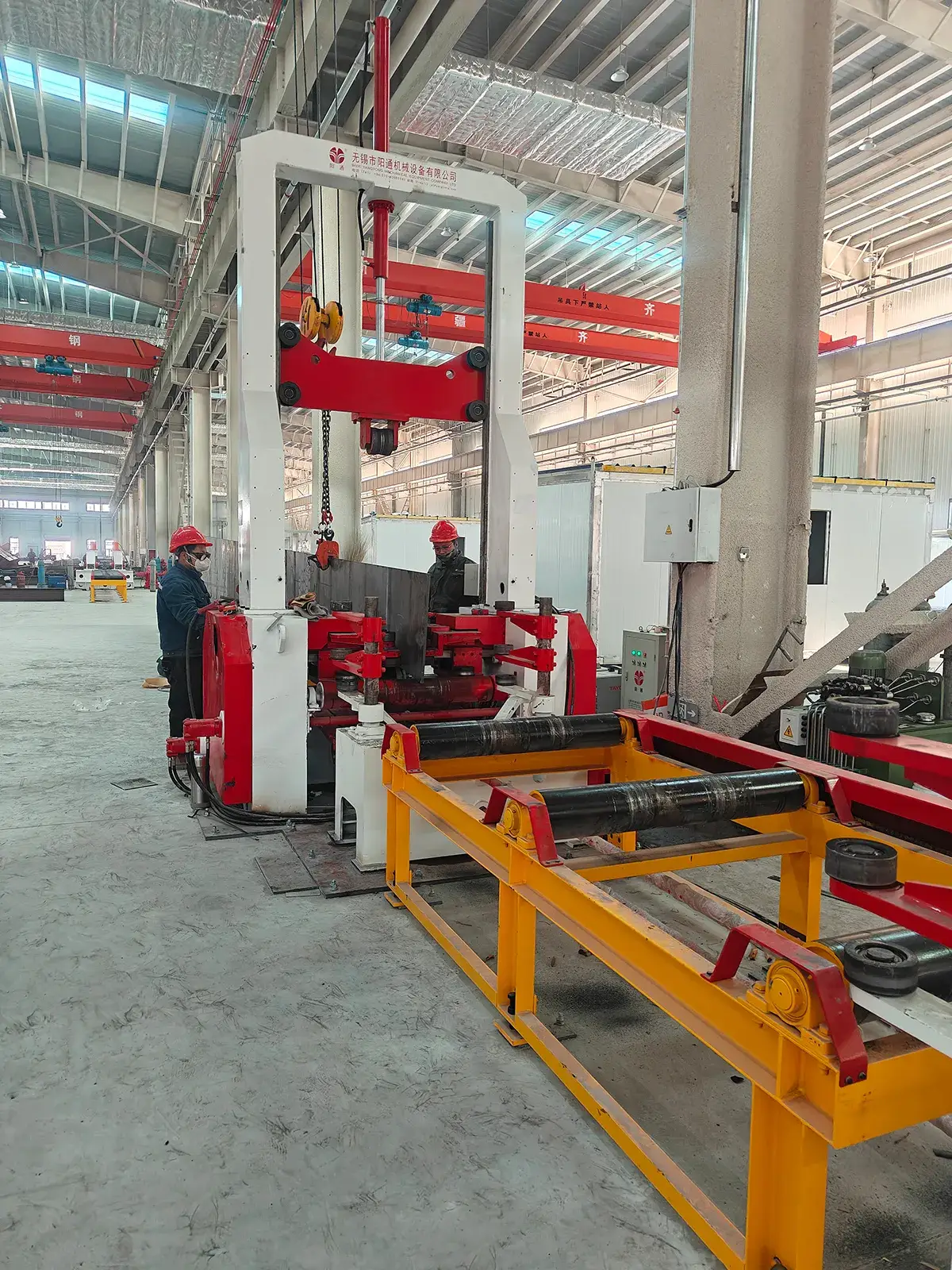

ماكينة تجميع جسور H الفولاذية تقوم تلقائياً بمحاذاة ولحام التثبيت (Spot Welding) لألواح الجويب (Web) والفلانج (Flange) لتشكيل تكوينات جسور H بدقة عالية مخصصة لأعمال الهياكل الفولاذية الثقيلة.
تعتمد ماكينة تجميع جسور H الفولاذية على نظام تمركز هيدروليكي أوتوماتيكي لتثبيت ألواح الفلانج والجويب. ويتميز موديل Z20B من ماكينة تجميع جسور H الفولاذية بتحقيق توازن ممتاز بين المرونة والكفاءة الاقتصادية، مع نطاق تطبيق أوسع مقارنة بماكينات تجميع الجسور الفولاذية المماثلة.
كما يتميز بنظام خاص لتثبيت الجويب يحتوي على أربع مجموعات من بكرات التوجيه مرتبة ضمن هيكل مزدوج الطبقات، وهو مصمم لتصحيح انحناء الجويب والتخلص من ظاهرة “تأرجح الذيل” أثناء عملية التجميع، مما يضمن دقة عالية في التموضع والمحاذاة.
المواصفات
| الموديل | |||||
| أحجام ألواح الجويب (Web) القابلة للاستخدام | السماكة (مم) | 80 | 80 | 80 | 80 |
| الارتفاع (مم) | 160-2000 | 160-2500 | 200-3000 | 200-3600 | |
| أحجام ألواح الفلانج (Flange) القابلة للاستخدام | السماكة (مم) | 80 | 80 | 80 | 80 |
| الارتفاع (مم) | 150-800 | 150-800 | 150-800 | 150-800 | |
| الطول القابل للتطبيق لقطعة العمل (مم) | 4000-15000 | 4000-15000 | 4000-15000 | 4000-15000 | |
| سرعة التجميع (م/دقيقة) | 0.5-6 | 0.5-6 | 0.5-6 | 0.5-6 | |
| قدرة الماكينة (kW) | 9.5 | 9.5 | 9.5 | 9.5 | |
الميزات الرئيسية
- نطاق تطبيق واسع: يدعم عروض الفلانج من 150–800 مم، وارتفاعات الجويب من 160–2000 مم، وسماكات الألواح من 6–80 مم، مما يغطي متطلبات الهياكل الفولاذية الخفيفة والثقيلة.
- ثبات مُعزز: يستخدم أسطوانة التثبيت العلوية سكة مستطيلة مدمجة مع بكرات لامركزية كبيرة، مما يضمن هيكل رفع مستقر وسهولة في الضبط.
- تمركز أوتوماتيكي: يلغي الحاجة للقياس والضبط اليدوي أثناء عملية التجميع، مما يوفر الوقت والجهد بشكل كبير.

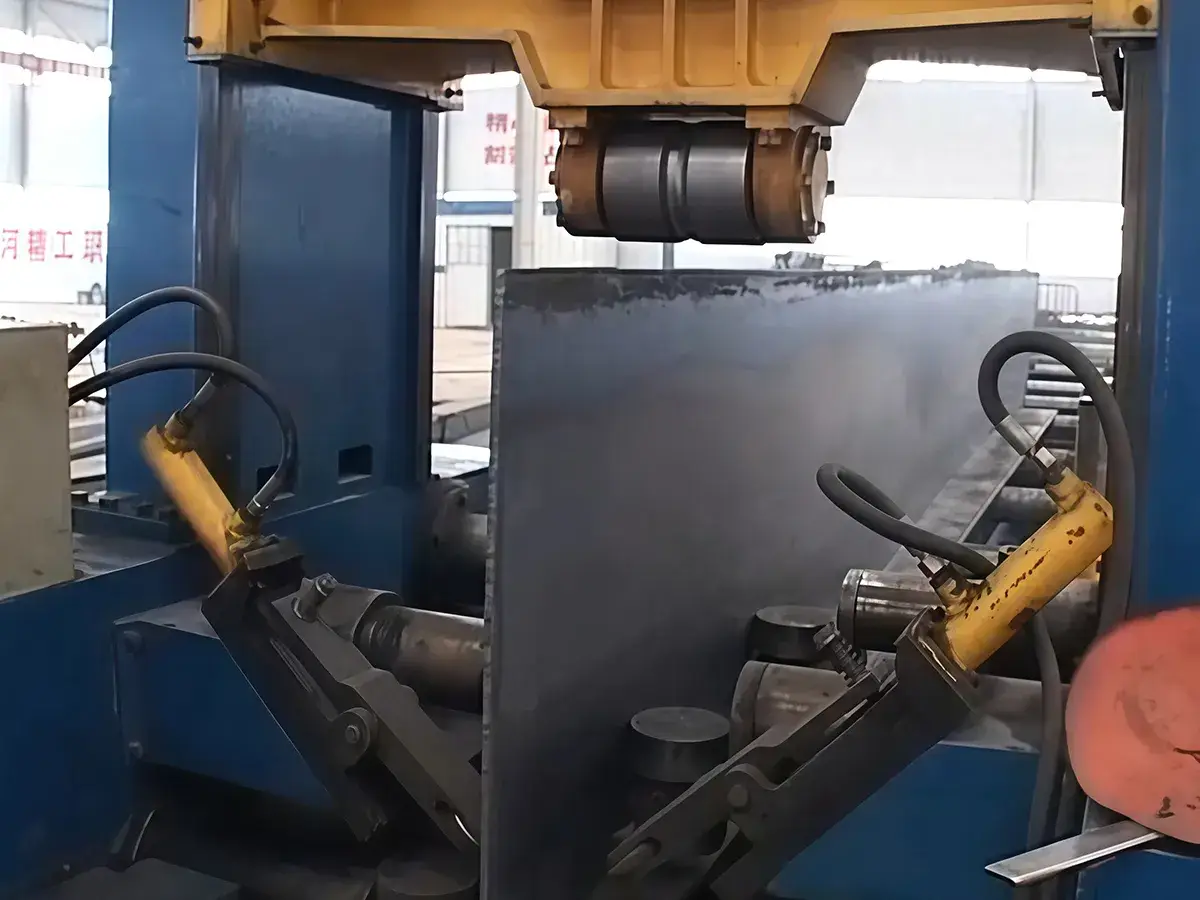

- تصحيح الجويب والدقة: آلية تثبيت الجويب مزودة بأربع مجموعات من بكرات التوجيه مرتبة ضمن هيكل مزدوج الطبقات، ما يسمح لماكينة الجسور الفولاذية بتعديل الألواح غير المنتظمة أثناء التمركز لضمان دقة تجميع عالية.
- المتانة والدقة: يعتمد نظام التمركز الهيدروليكي على سكك مستطيلة مدفوعة بالبراغي، وهي مقاومة للتآكل بشكل كبير. كما تسمح الحشيات المقاومة للتآكل والقابلة للاستبدال باستعادة الدقة بسهولة، مع الحفاظ على دقة تجميع نظرية تصل إلى ≤1 مم.

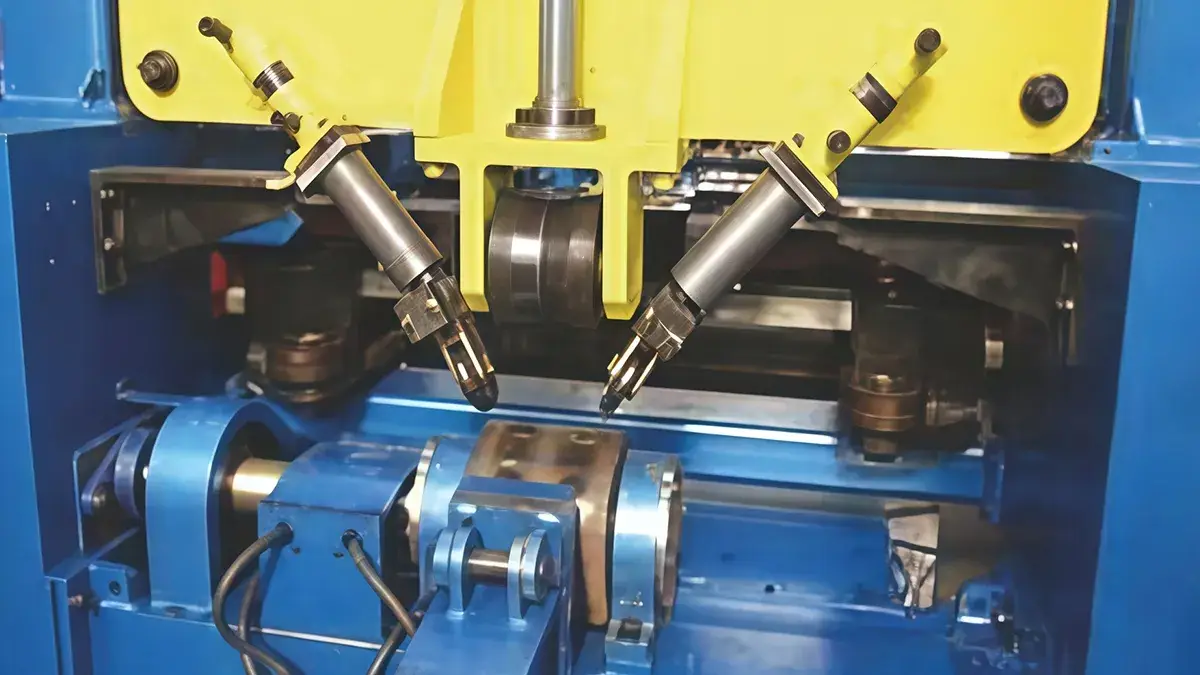

- دقة لحام على مستوى واحد (Coplanar Welding): يتم وضع عجلة الضغط العلوية على نفس مستوى شعلة لحام التثبيت (Spot Welding). ومن خلال تنفيذ اللحام مباشرة بعد اكتمال ضغط ومحاذاة الألواح، يحقق النظام تجانساً هيكلياً عالياً جداً.
- لحام نقطي ذكي: يعتمد نظام اللحام النقطي الأوتوماتيكي على بكرات توجيه عائمة مدفوعة بأسطوانات، لتتبع خط اللحام بدقة دون تدخل يدوي، ويدعم تجميع جسور H المتمركزة وغير المتمركزة.
- تصميم دفع متكامل: يتم دمج محرك التشغيل داخل جسم الماكينة مع غطاء حماية مخصص، مما يوفر مساحة عمل، ويمنع تلف المحرك، ويسهّل أعمال الصيانة الدورية. (ملاحظة: يجب التأكد من الاتجاه الصحيح أثناء تركيب المعدات).
