ماكينة تجميع كمر حديد مربع ومستطيلSteel Box Beam Assembling Machine

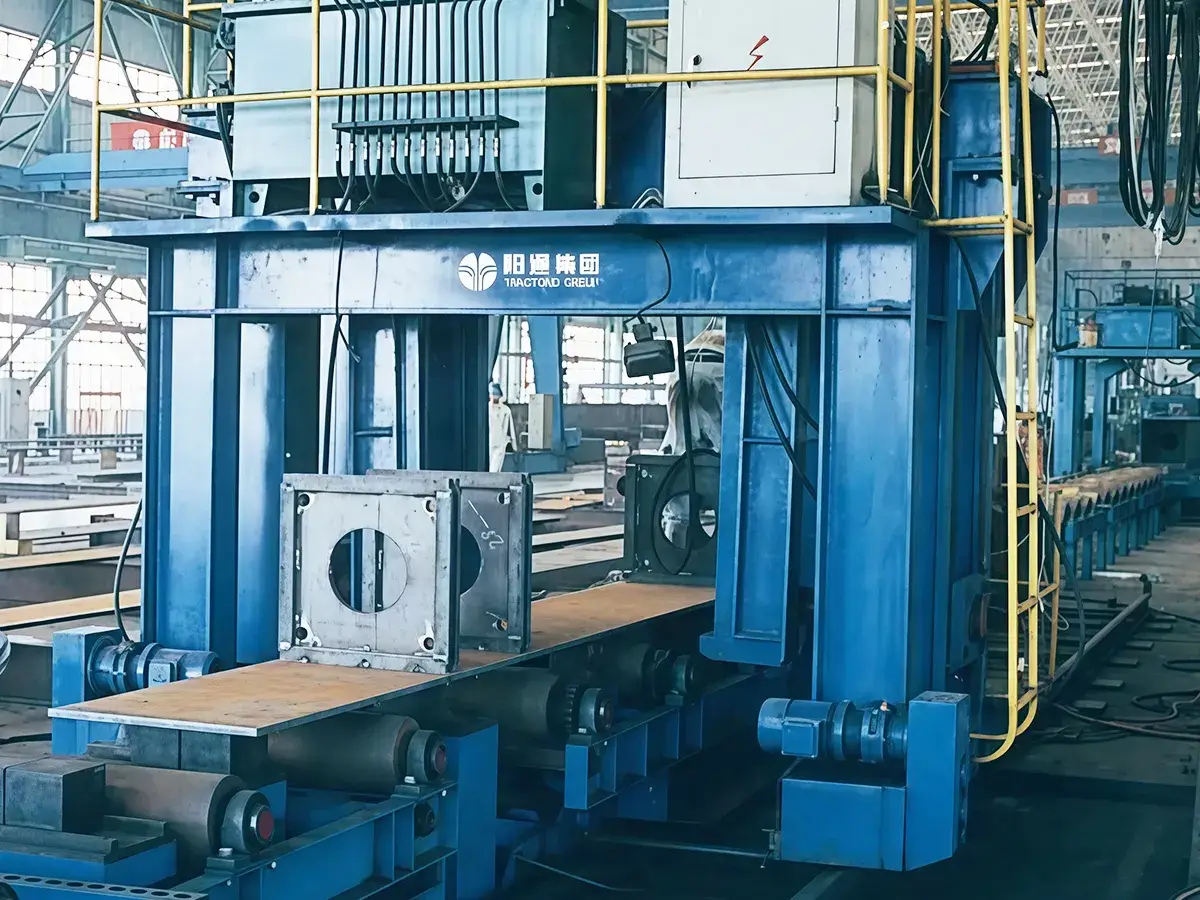

ماكينة تجميع الجسور الصندوقية الفولاذية هي نظام متخصص من نوع الجسر المتحرك مخصص للتجميع عالي الدقة ولحام التثبيت للأعمدة الفولاذية الإنشائية ذات الشكل على هيئة حرف يو والشكل الصندوقي.
عملية التشغيل
-
- تحميل المواد يتم وضع الألواح على نظام السير الناقل المزود بأجهزة تمركز مساعدة.
-
- التحديد والتثبيت يدخل الجسر المتحرك المزود بمحرك إلى منطقة العمل. تقوم الأسطوانات الهيدروليكية العلوية والجانبية المثبتة على الجسر بضغط ألواح الجويب وألواح الفلانج بدقة لتشكيل التكوين المطلوب.
-
- لحام التثبيت يتم تنفيذ لحام التثبيت المدمج على الأجزاء المثبتة، بينما يتحرك الجسر على طول قطعة العمل لإتمام عملية اللحام على كامل الطول.
-
- التفريغ بعد انتهاء عملية التجميع، يتم نقل قطعة العمل النهائية إلى المرحلة الإنتاجية التالية عبر بكرات النقل.
عملية التجميع
-
تجميع الحواجز الداخلية
-

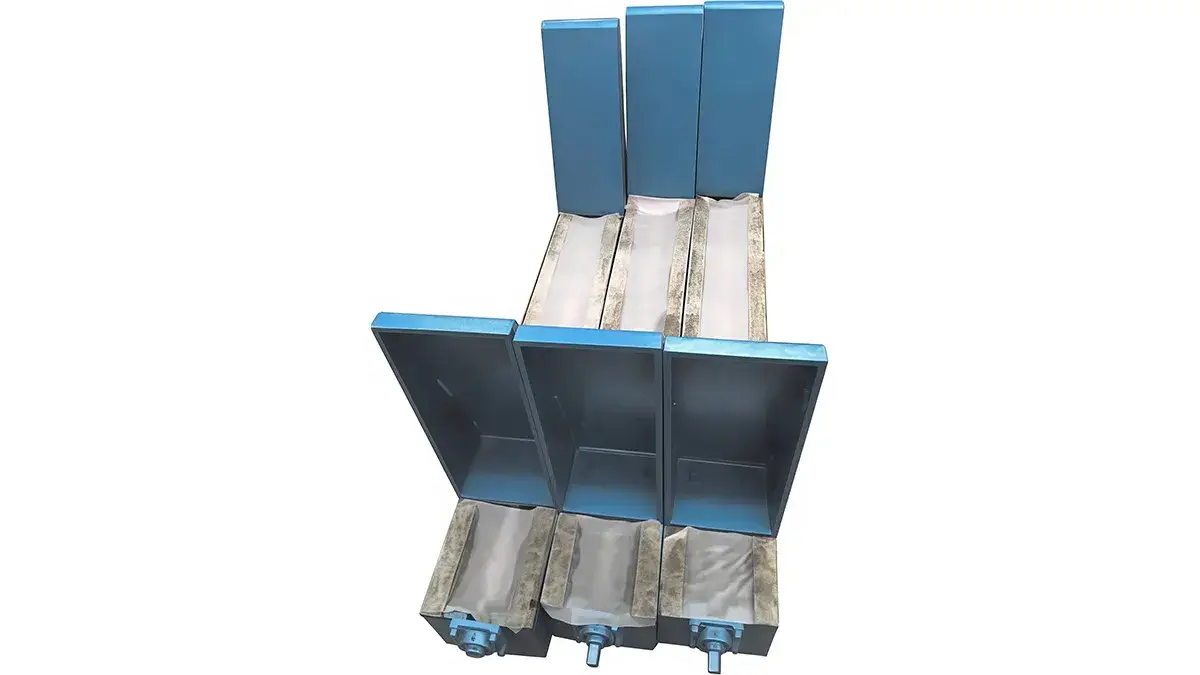

تجميع على شكل U
-

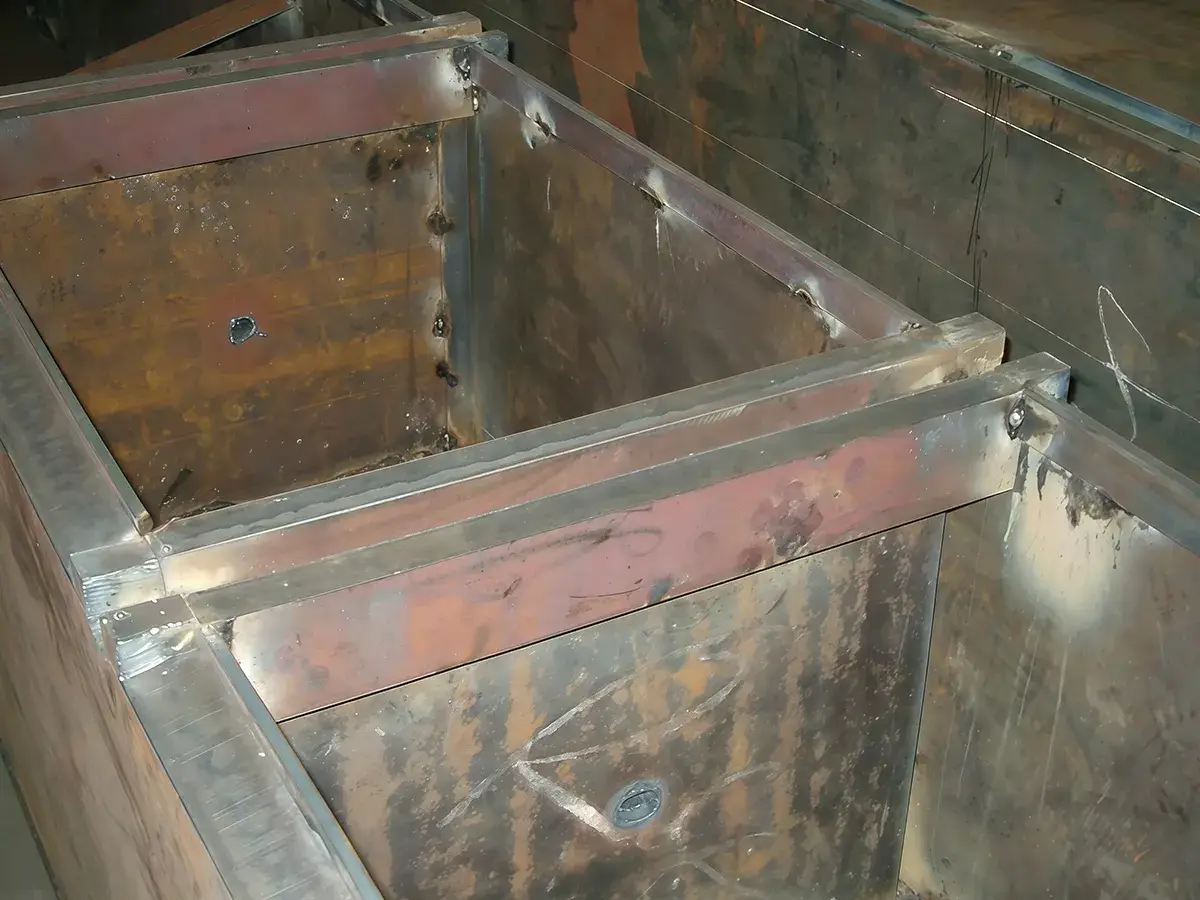

تجميع على شكل صندوق
-
تشكل كمر الحديد المربع والمستطيل
المواصفات
| الموديل | |
|
| أبعاد مقطع قطعة العمل (مم) | 300×300 to 1200×1200 | 300*300 الى 1500*1500 |
| سماكة الألواح القابلة للتطبيق (مم) | ≤80 | ≤80 |
| أقصى قدرة تحميل (طن) | 20 | 20 |
| سرعة حركة الجسر المتحرك (م/دقيقة) | 6 | 6 |
| ضغط النظام الهيدروليكي (ميغاباسكال) | 14 | 14 |
| أقصى قوة للأسطوانة الجانبية (طن) | 15 | 15 |
| أقصى قوة للأسطوانة العلوية (طن) | 30 | 30 |
الميزات

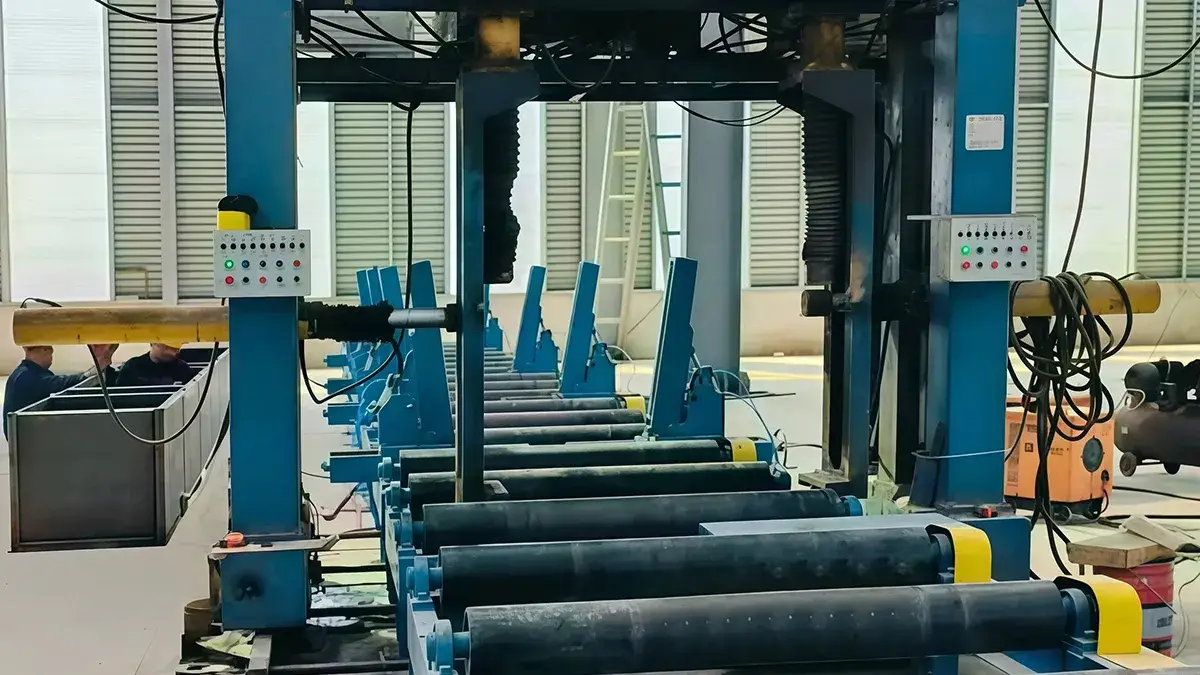

تتكون ماكينة تجميع الجسور الصندوقية الفولاذية من الجسر المتحرك، ومنصة الدعم، وسكة الناقل، والنظام الهيدروليكي، ونظام التحكم الكهربائي.
- هيكل جسر متحرك قوي تم تصميم الجسر المتحرك الرئيسي باستخدام تقنيات متقدمة لإزالة الإجهادات بعد عمليات اللحام، لضمان سلامة هيكلية طويلة الأمد، وموثوقية عالية، وعمر تشغيلي أطول.
- تصميم سكة عالي الثبات يستخدم النظام سكك قياسية شديدة التحمل بوزن 38 كغ لكل متر. يتم ربط السكك المتوازية بواسطة قضبان ربط عالية المتانة لمنع أي تشوه جانبي ناتج عن قوى رد الفعل للأسطوانات الهيدروليكية، مما يضمن جودة تجميع ثابتة ودقيقة.

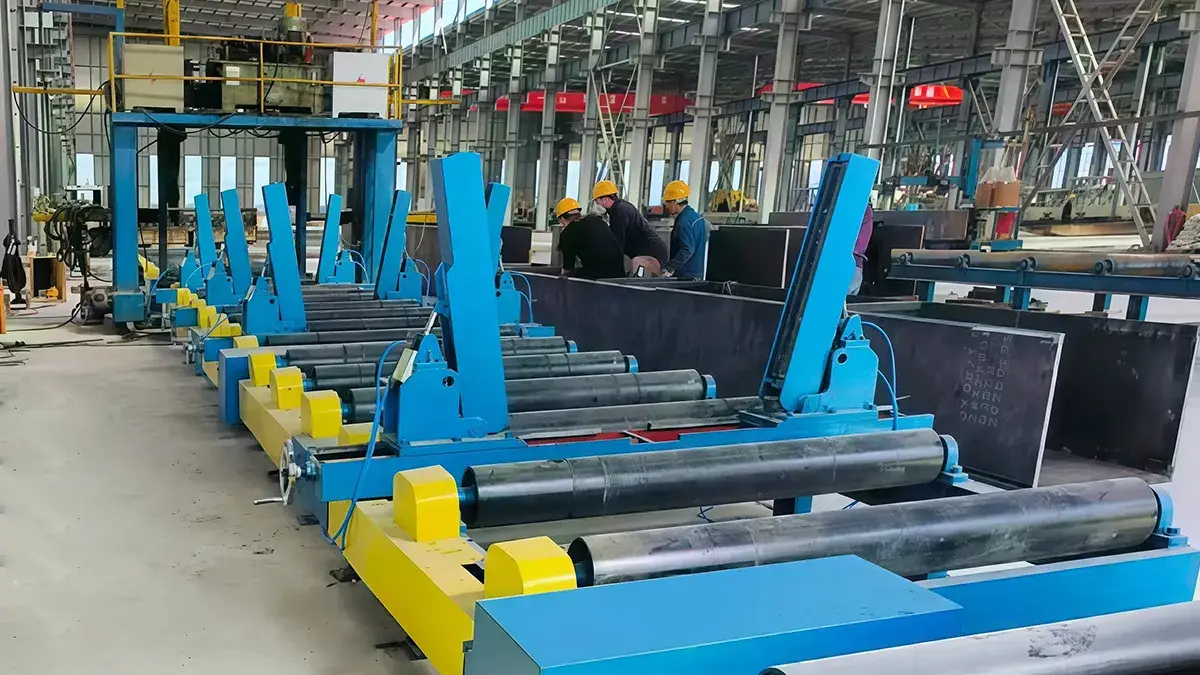

- نظام ناقل آلي يتم تشغيل الناقل الثقيل بواسطة مخفض تروس دوراني سيكلويدي مع نظام نقل بالسلاسل، مما يتيح حركة سلسة للمواد أثناء مرحلتي التجميع والنقل.
- نظام هيدروليكي متكامل يتم توزيع جميع مكونات تنظيم الضغط وأجهزة التثبيت بشكل مدروس على الجسر المتحرك نفسه، لتحقيق تحكم مركزي وكفاءة تشغيلية عالية.
