ماكينة لحام أضلاع U متعددة الرؤوسMulti-Head U-Rib Welding Machine

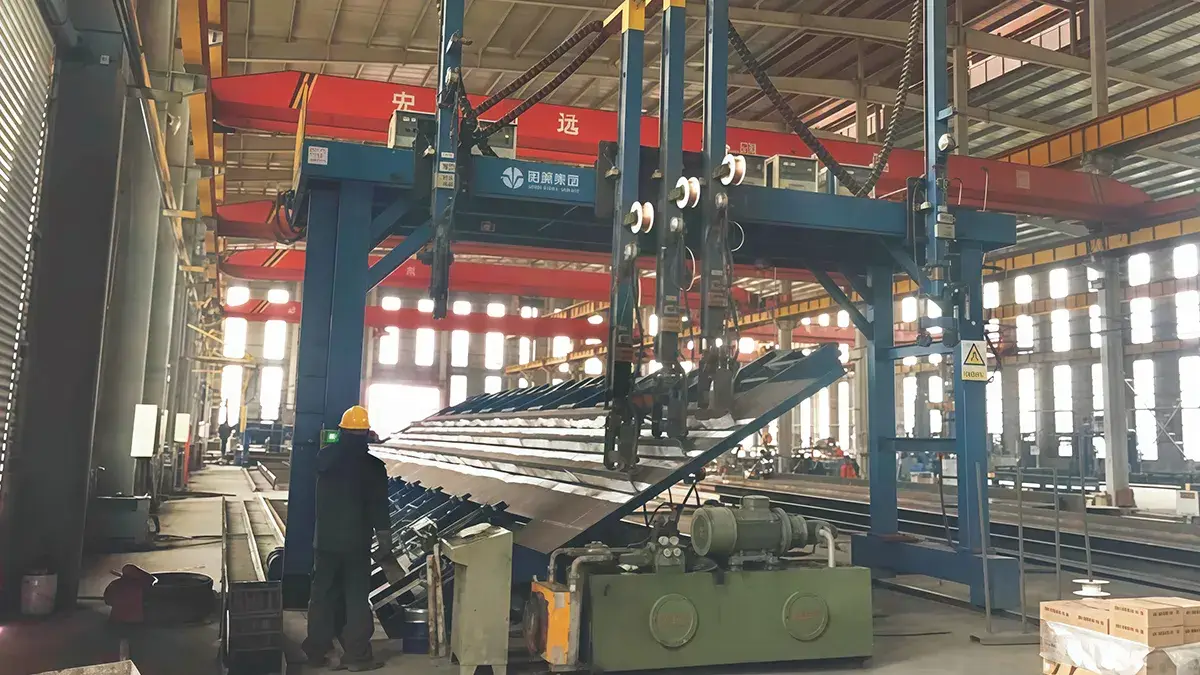

ماكينة لحام أضلاع يو متعددة الرؤوس هي نظام عالي الكفاءة متعدد المشاعل مصمم للحام الفيلت المتزامن لعدة أضلاع يو على الألواح الإنشائية الكبيرة.
يتم تثبيت وحدات الألواح المجمعة على منصة لحام قابلة لتعديل زاوية الميل. يعتمد نظام اللحام على جهاز تتبع ميكانيكي لخط اللحام لضمان محاذاة دقيقة للمشاعل، بينما يتحرك الجسر المتحرك بمحرك بسرعات متغيرة بشكل مستمر عبر التحكم بتردد التيار المتناوب.
يتيح هذا النظام تنفيذ لحام متزامن لكلا جانبي عدة أضلاع يو في وقت واحد.
المواصفات
| عرض سطح الجسر القابل للتطبيق | 4000 مم |
| عرض السكة | 6000 مم |
| طول السكة | 20000 مم (سكك بوزن 38 كغ/م مقدمة من شركة يانغتونغ، ومشابك وملحقات السكة مقدمة من العميل) |
| أقصى طول لمكوّن سطح الجسر | 16 م |
| عدد رؤوس اللحام | 6 مجموعات |
| سرعة حركة اللحام | 0.25–2.5 م/دقيقة (تحكم في السرعة بتغيير التردد) |
| سرعة الحركة السريعة | 3 م/دقيقة |
| نظام اللحام | مصدر لحام قوس معدني محمي بغاز (NBC-500RP PLUS) من أوتاي |
| وضعية اللحام | وضع لحام فيليه شبه، مع غاز حماية الأرجون |
| أقصى قدرة تحميل لمنصة الإمالة | ≤20 طن |

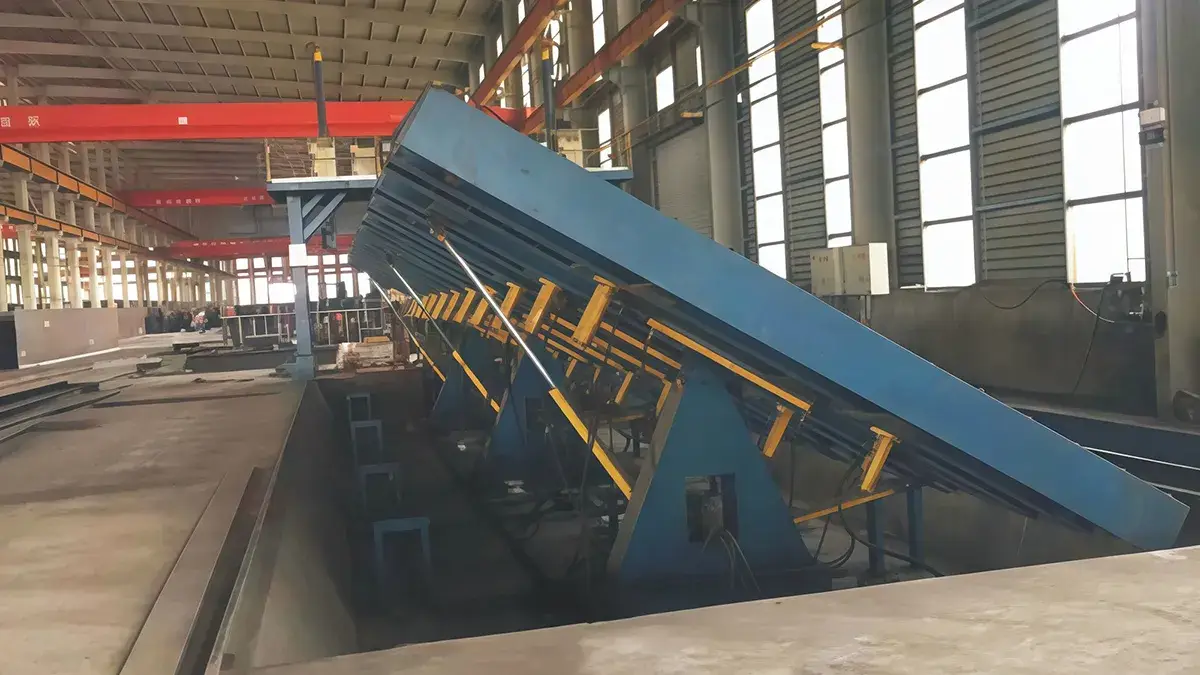

| زاوية إمالة منصة الإمالة | ±30° |

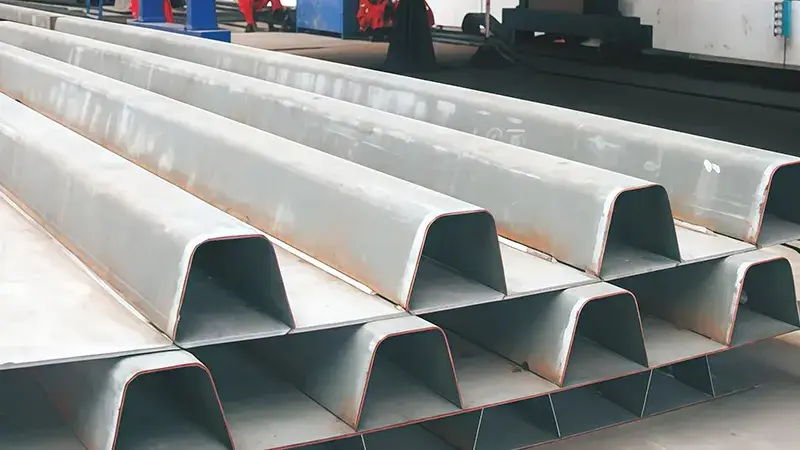

| نطاق قطعة العمل | عرض سطح الجسر: 2000–4000 مم تباعد أضلاع يو: 500–800 مم (في حالة التباعد الأصغر يتم اعتماد وضع اللحام المتقطع) طول قطعة العمل: 16000 مم عرض أضلاع يو: 160–320 مم ارتفاع أضلاع يو: 260–340 مم |
| مصدر الطاقة | ثلاثي الطور، تيار متردد 380 فولت، 50 هرتز |
الميزات
-
- مرونة العملية يمكن تهيئة النظام للعمل إما بنظام اللحام بالقوس المعدني المحمي بغاز (MIG) أو بنظام اللحام بالقوس المغمور (SAW) حسب متطلبات المشروع.
-
- تعدد أنظمة تثبيت قطعة العمل يمكن تجهيز منصة اللحام إما كطاولة عمل مسطحة أو كقالب خاص مضاد للتشوه (إطار تقويس) للتحكم في التشوه الحراري أثناء اللحام.
-
- التتبع الآلي تقوم أجهزة التتبع الميكانيكية المدمجة بالحفاظ على تموضع ثابت لرأس اللحام على طول الأضلاع، مما يضمن جودة لحام متجانسة على كامل اللوح.
