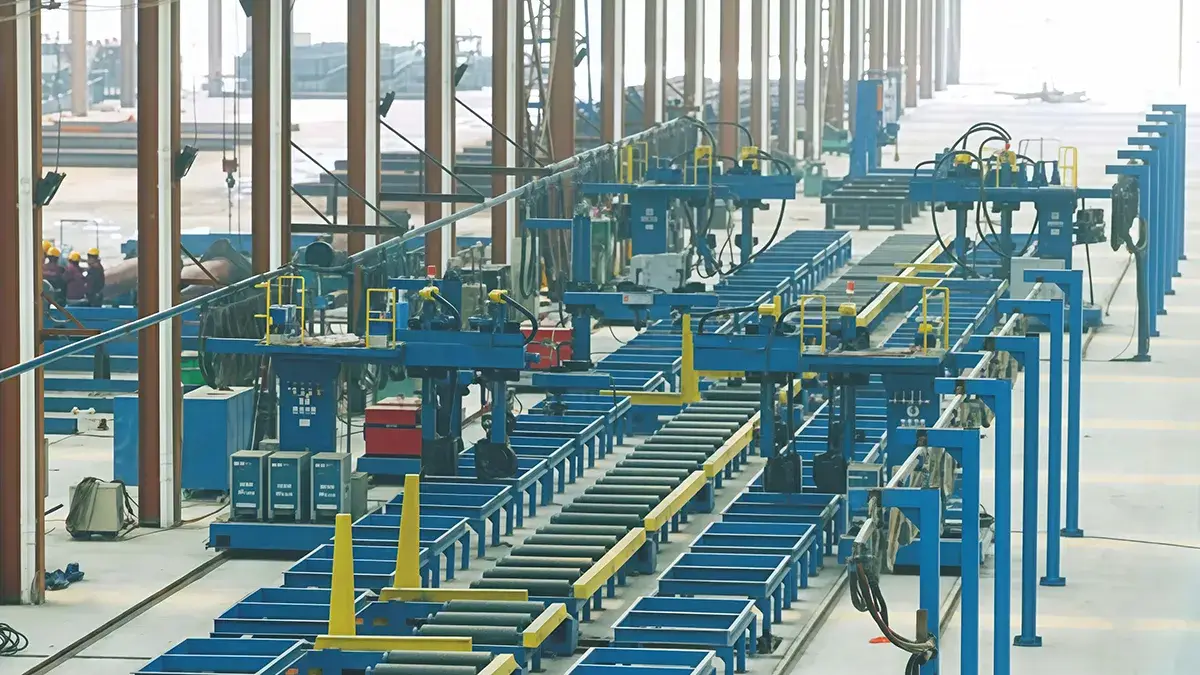

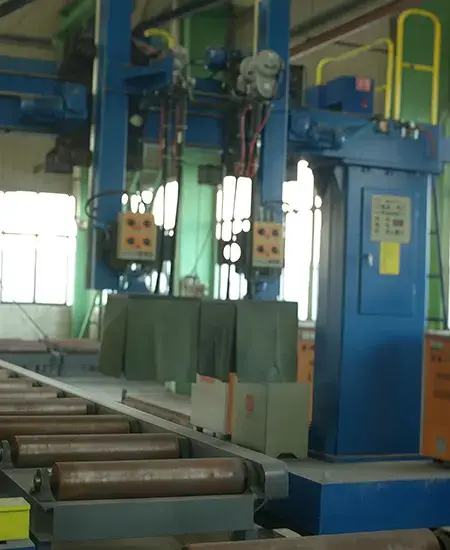

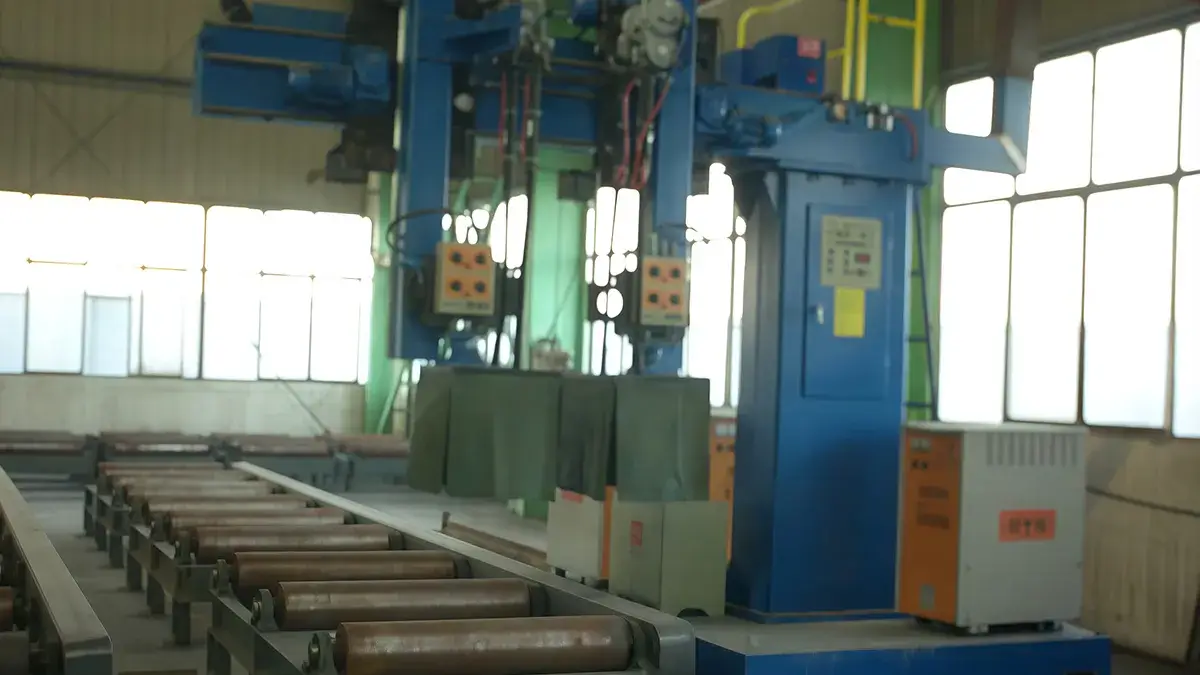

آلة لحام جسور الحديد الصندوقية (اللحام بالقوس المعدني الغازي GMAW)Box Beam Welding Machine (Twin-Wire GMAW)
ماكينة لحام الجسور الصندوقية (لحام قوس معدني محمي بغاز ثاني أكسيد الكربون بسلكين) مصممة لعملية لحام الجذر الأولي للأعمدة الصندوقية باستخدام تقنية اللحام بقوس معدني محمي بغاز ثاني أكسيد الكربون بسلكين.
تم تصميم ماكينة لحام الجسور الفولاذية هذه لأداء لحام الجذر للأعمدة الصندوقية المجمعة باستخدام نظام قوسين وسلكين مع لحام محمي بغاز ثاني أكسيد الكربون.
تتحرك ذراع اللحام عمودياً وأفقياً عبر نظام انزلاق وعربة لضبط فوهة اللحام بدقة مع خط التماس. كما يضمن جهاز تتبع ميكانيكي مرن يعمل بالهواء المضغوط بقاء العجلات مضغوطة على قطعة العمل لضمان تتبع دقيق لخط اللحام أثناء حركة العربة خطياً على القضبان.
المواصفات
| الموديل | ||
| أبعاد قطعة العمل (مم) | 300-1200 | 300-1500 |
| طول قطعة العمل (مم) | 4000-15000 | |
| سرعة اللحام (م/دقيقة) | 0.24-2.4 | |
| سرعة الرجوع السريع (م/دقيقة) | 3 | |
| قدرة جهاز اللحام | 25kVA×4 | |
| إجمالي قدرة الماكينة (كيلوواط) | 2.6 | |
| ضغط الهواء (ميغاباسكال) | 0.4-0.8 | |
الميزات
-

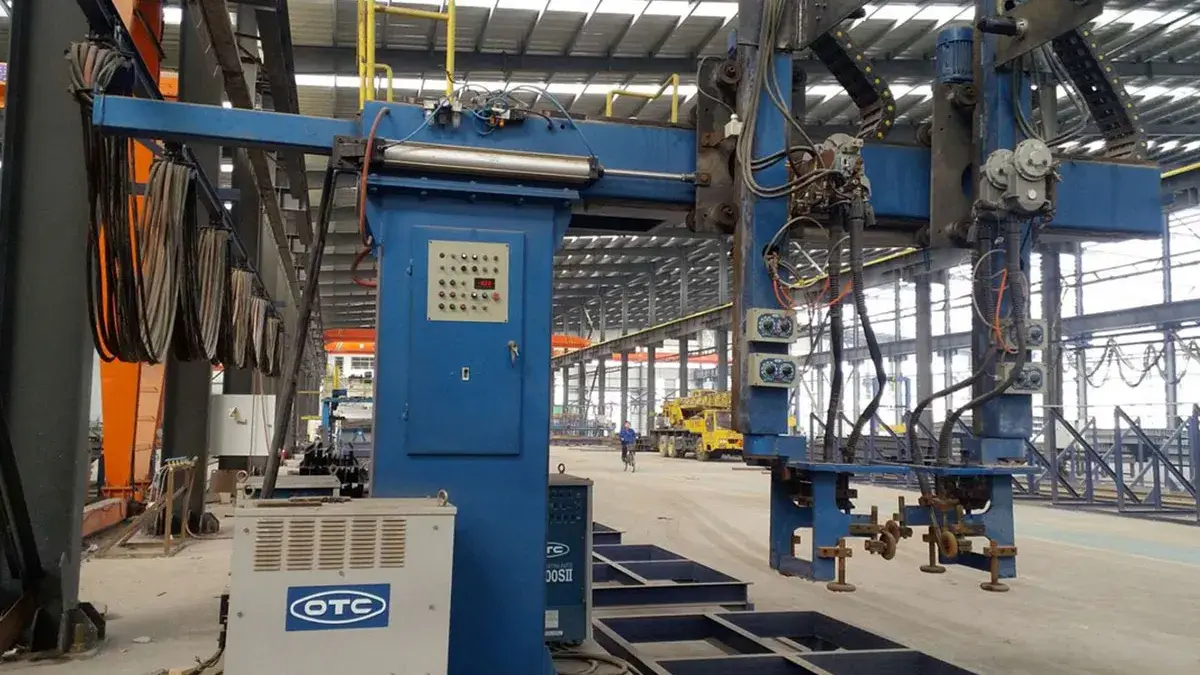

- هيكل النظام: تتكون ماكينة لحام الجذر الأولي من عربة متحركة، وأعمدة رأسية، وعوارض عرضية، وأذرع لحام، وجهاز تتبع ميكانيكي لخط اللحام، ونظام تحكم إلكتروني، ومصدر طاقة لحام بثاني أكسيد الكربون.
-
- نظام دفع ومزامنة دقيق: توفر محركات التحكم بتغيير التردد سرعة متغيرة بدون تدرج مع شاشات رقمية، مع مزامنة حركة العربة مع تشغيل ماكينة اللحام لضمان جودة ثابتة.
-
- حركة متعددة المحاور مرنة: يستخدم ذراع اللحام سلاسل بمحركات واسطوانات هوائية لضبط الحركة عمودياً وجانبياً وفقاً لمواصفات الجسور المختلفة.
-
- ثبات مُعزز: تحتوي السكك على عجلات توجيه جانبية وخطافات مانعة للانقلاب لضمان حركة سلسة وآمنة وثابتة للعربة عند جميع السرعات.
-
- تتبع أوتوماتيكي لخط اللحام: تقوم أجهزة التتبع الميكانيكية الهوائية بضبط الانزلاق تلقائياً لمتابعة انحناءات خط اللحام، مع الحفاظ على تموضع دقيق لفوهة اللحام لتحقيق جودة لحام عالية.
-
- تصميم مريح وعملي: تساهم لوحات التحكم الداخلية في توفير المساحة، بينما تعزز صناديق التحكم الموضعية وسلاسل سحب الكابلات سهولة التشغيل والمظهر العام.
-
- نظام لحام متكامل: يضم أربعة مصادر طاقة من نوع NBC-500X تدعم رأسي لحام بسلكين مع نظام تحكم مترابط بالكامل لتشغيل سلس ومنظم.
