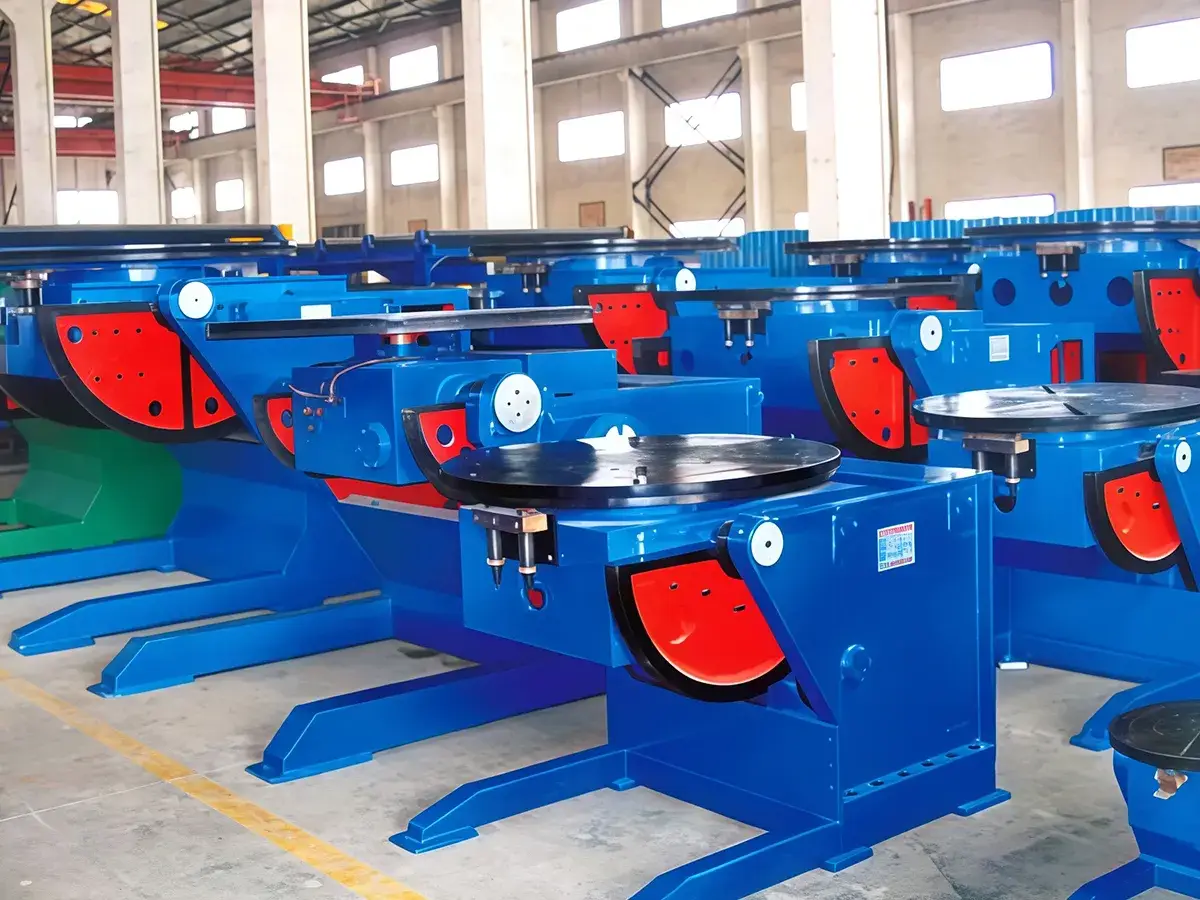

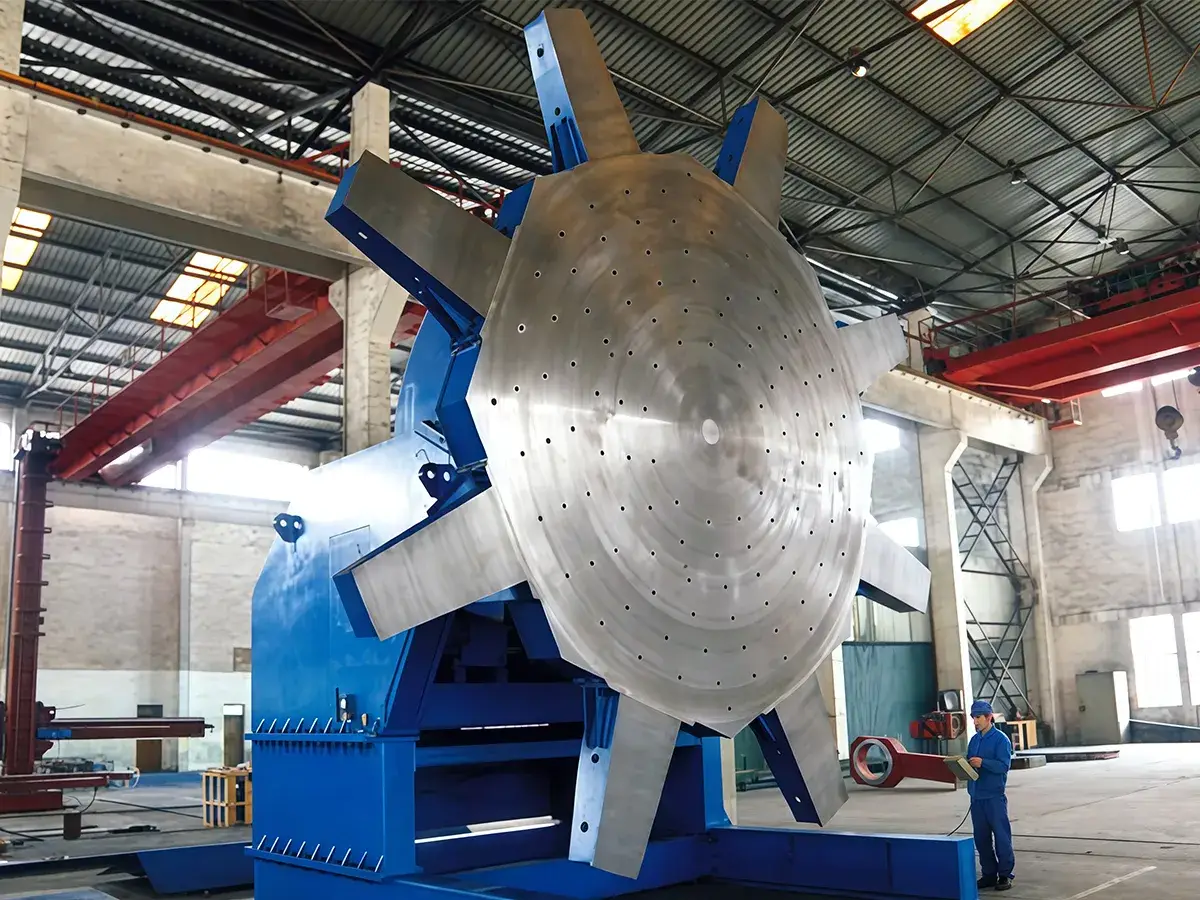

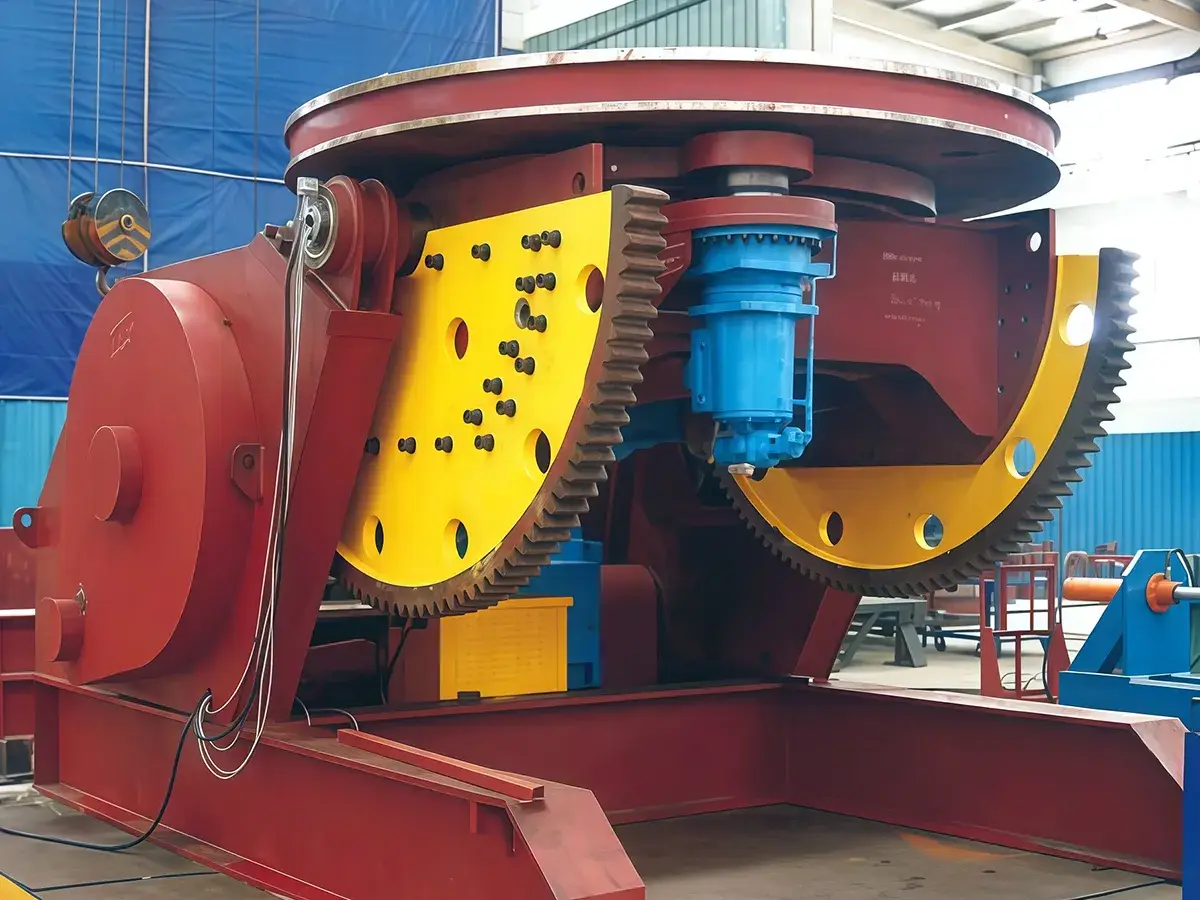

جهاز لحام وتدوير وإمالة قطع الفولاذGear Tilt Welding Positioner

تم تصميم أجهزة تموضع اللحام ذات الإمالة المسننة لأعمال اللحام والتجميع التي تتطلب إمالة وتحكم في زاوية قطعة العمل، حيث تساعد على وضع القطعة في زاوية أكثر ملاءمة لعملية التشغيل.

من خلال حركة دوران الطاولة والإمالة، يتم تحسين وضع منطقة اللحام لتصبح في وضع عمل أفضل بدلاً من الحاجة إلى التعامل اليدوي مع القطعة.

يمكن دمج هذه الأجهزة ضمن خطوط اللحام الآلية، كما يمكن تعديل تصميمها لتناسب مختلف أشكال قطع العمل ومتطلبات التشغيل.

اطلب عرض سعر
المواصفات
الموديل HB3 HB6 HB12 HB20 HB30 HB50 HB80 HB100 Hb150 HB200 HB300 HB500
الحمولة الاسمية (كغ) 300 600 1200 2000 3000 5000 8000 10000 15000 20000 30000 50000
سرعة الدوران (دورة/دقيقة) 0.2-2 0.1-1.0 0.1-1.0 0.09-0.9 0.08-0.8 0.07-0.7 0.06-0.6 0.06-0.6 0.05-0.5 0.05-0.5 0.04-0.4 0.04-0.4
سرعة الإمالة (دورة/دقيقة) ≈0.9 ≈0.8 ≈0.5 ≈0.4 ≈0.3 ≈0.15 ≈0.15 ≈0.14 ≈0.14 ≈0.14 ≈0.1 ≈0.1
قطر الطاولة (مم) ⌀600 ⌀800 ⌀1000 ⌀1200 ⌀1400 ⌀1600 ⌀2000 ⌀2000 ⌀2200 ⌀2500 ⌀3000 ⌀4000
أقصى لا مركزية (مم) 150 150 200 250 250 250 200 200 200 200 200 200
أقصى مسافة لمركز الثقل (مم) 200 250 250 300 400 400 400 630 630 630 630 800
زاوية إمالة الطاولة 0-120°
قدرة محرك الدوران (كيلوواط) 0.37 0.37 0.75 1.1 1.5 2.2 2.2 3 4 5.5 7.5 11
قدرة محرك الإمالة (كيلوواط) 0.37 0.55 1.1 1.5 2.2 3 4 4 5.5 7.5 11 18.5
قطر الدوران عند زاوية 90° (مم) ≤1000 ≤1500 ≤1570 ≤1900 ≤2300 ≤2600 ≤3000 ≤3100 ≤3400 ≤3400 ≤4200 ≤5700
طريقة التحكم في السرعة تحكم تدريجي بدون تدرج في السرعة عبر مغير التردد
