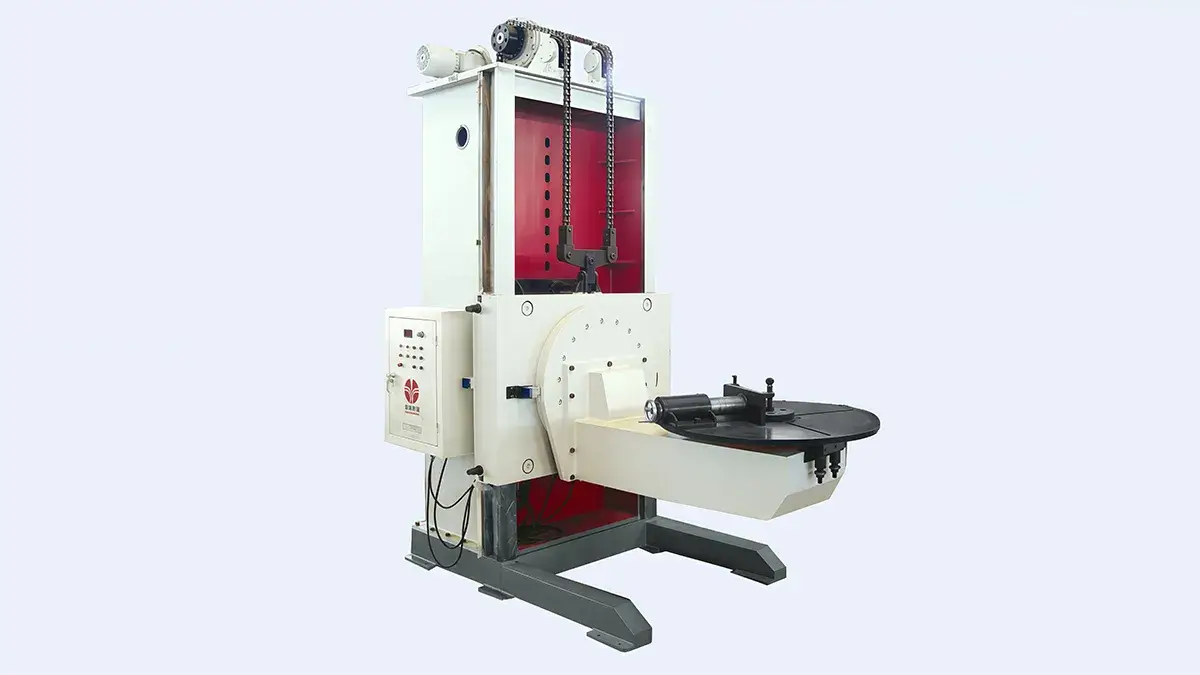

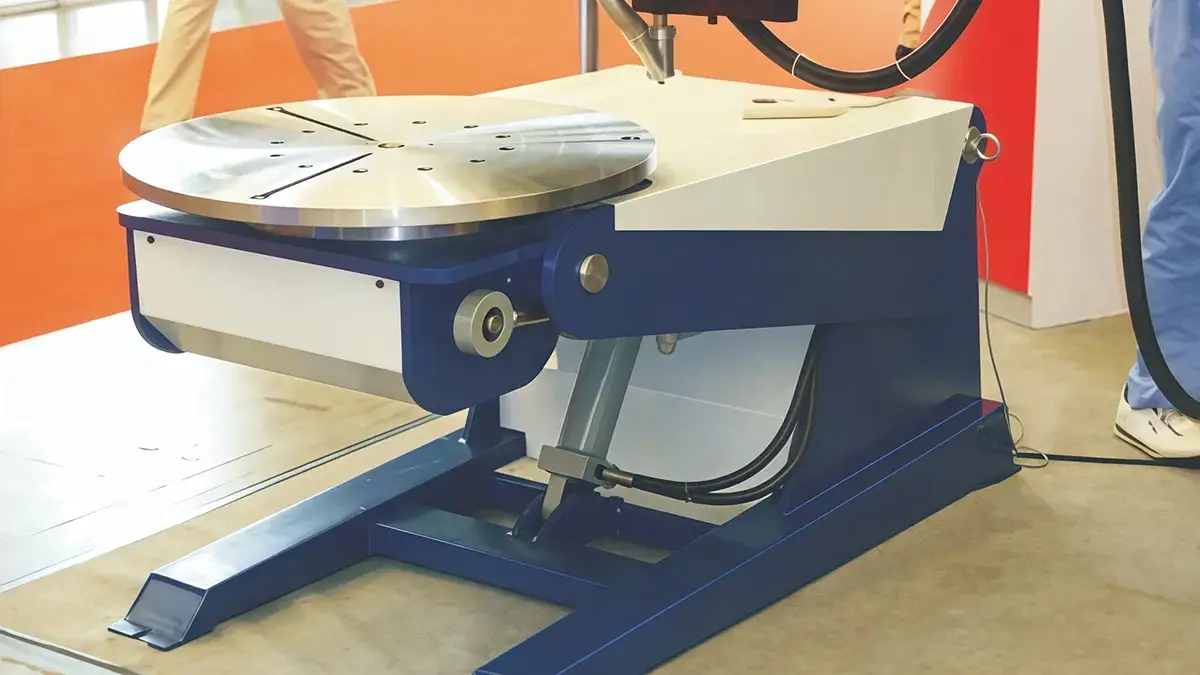

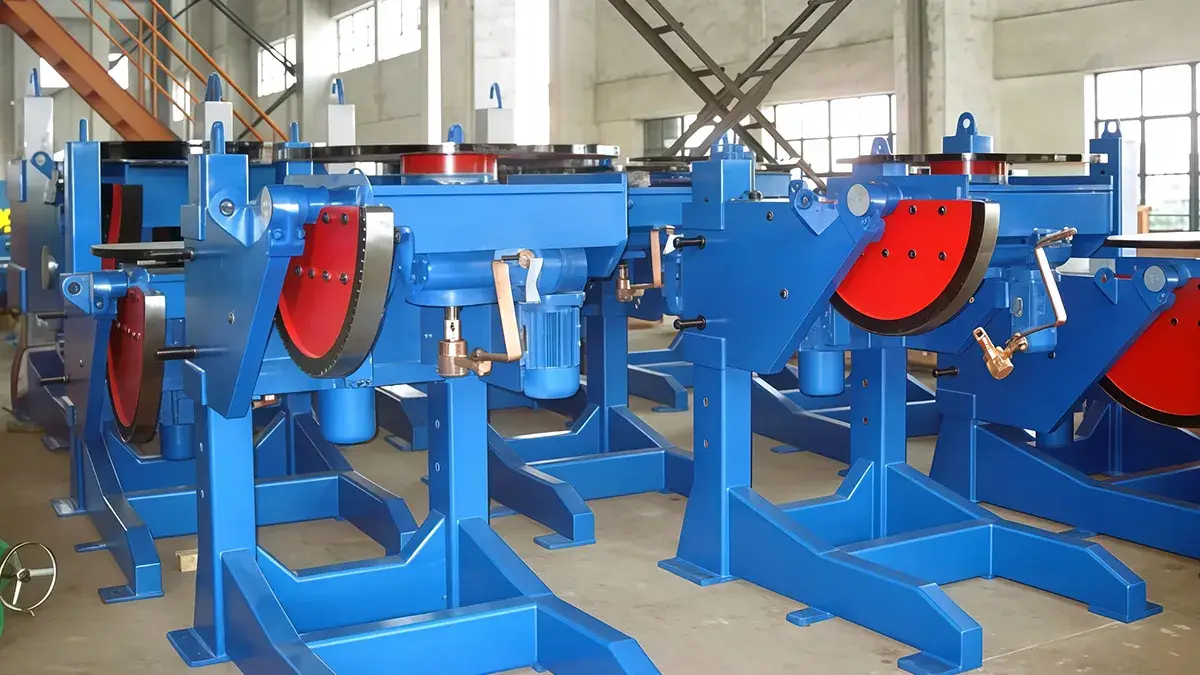

جهاز لحام وتدوير ورفع قطع الفولاذElevating Welding Positioner
أجهزة تموضع اللحام الرافعة تقوم برفع وتدوير وإمالة قطع العمل لوضعها في الوضعية المثالية لعمليات اللحام أو التجميع.
يتيح ضبط الارتفاع والزوايا للمشغل الوصول إلى منطقة اللحام بشكل أكثر راحة وتنفيذ العمل بدقة أعلى.
يمكن دمج هذه الأجهزة مع المناولات أو الروبوتات أو معدات الأتمتة الأخرى، كما يمكن تخصيصها لتناسب أبعاد ومتطلبات كل قطعة عمل.
المواصفات
| الموديل | ||||||||
| الحمولة الاسمية (كغ) | 1000 | 2000 | 4000 | 6000 | 8000 | 10000 | 15000 | 20000 |
| سرعة الدوران (دورة/دقيقة) | 0.12-1.2 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| سرعة الإمالة (دورة/دقيقة) | 0.29 | 0.25 | 0.2 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 |
| قطر طاولة العمل (مم) | ⌀900 | ⌀1200 | ⌀1400 | ⌀1500 | ⌀1600 | ⌀1800 | ⌀2000 | ⌀2200 |
| أقصى لا مركزية (مم) | 150 | 150 | 150 | 120 | 200 | 200 | 200 | 200 |
| أقصى مسافة لمركز الثقل (مم) | 350 | 350 | 350 | 350 | 400 | 630 | 630 | 630 |
| زاوية إمالة طاولة العمل | 0-135° | 0-135° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| قدرة محرك الدوران (كيلوواط) | 1.1 | 1.1 | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 |
| قدرة محرك الإمالة (كيلوواط) | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 |
| قطر الدوران عند زاوية 90° (مم) | 600 | 600 | 600 | 800 | 880 | 960 | 1060 | 1200 |
| طريقة التحكم في السرعة | تحكم تدريجي في السرعة عبر مغير التردد (VFD) بدون تدرج | |||||||
