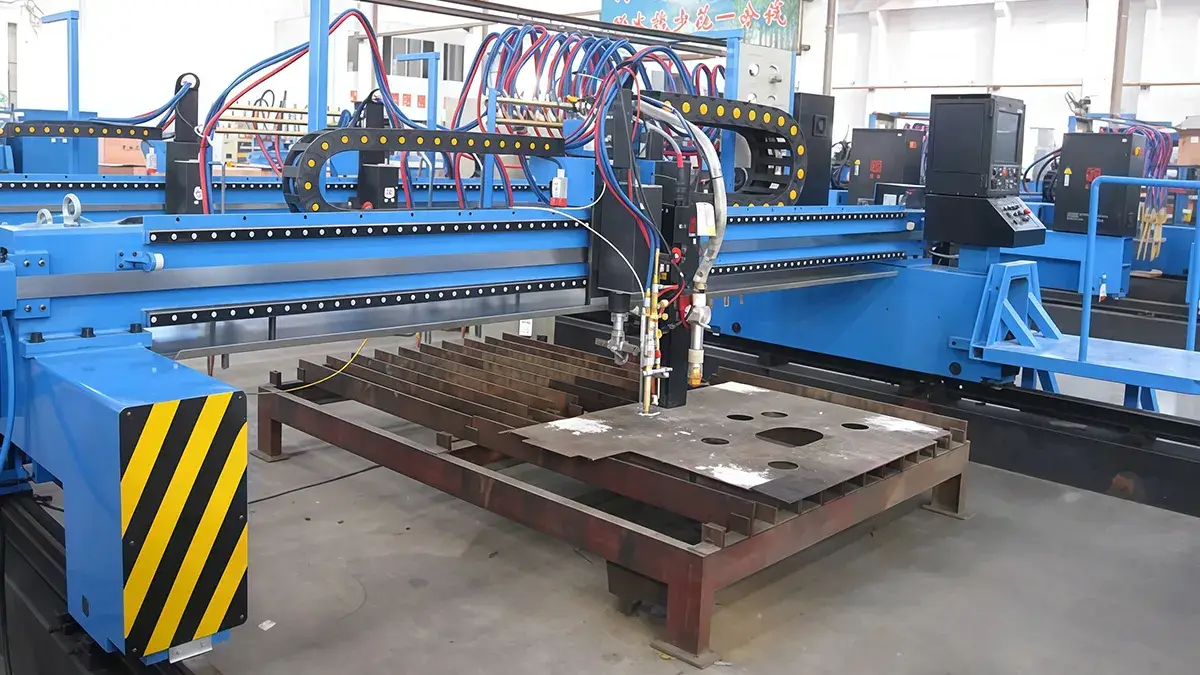

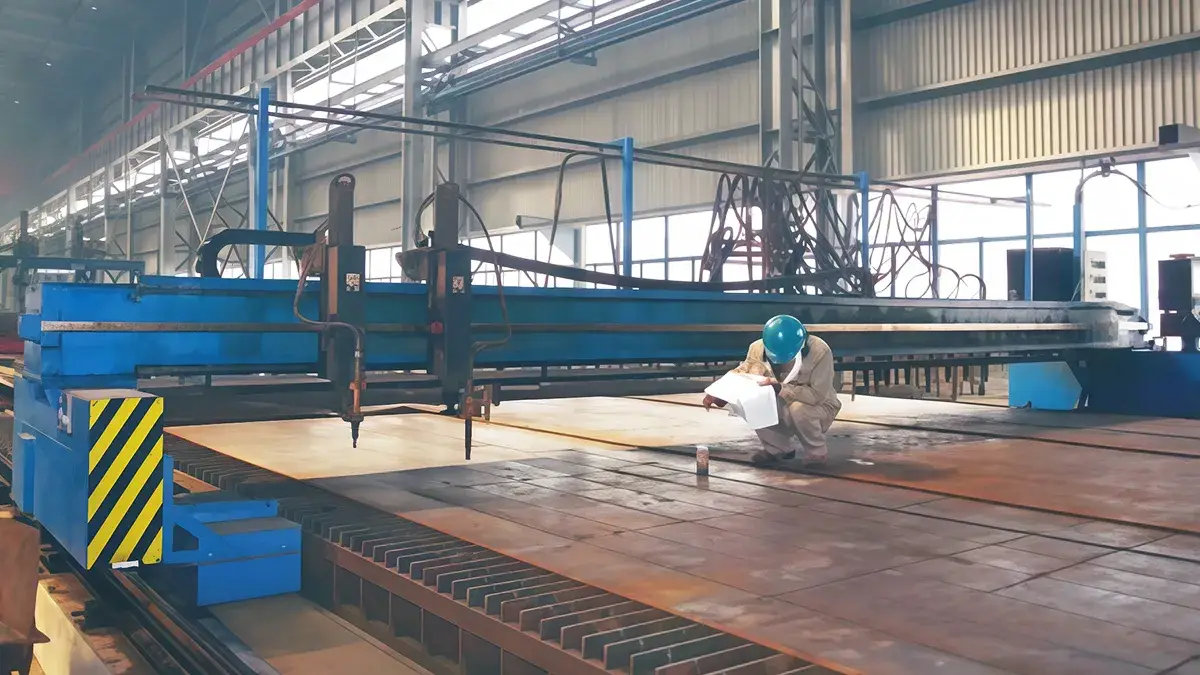

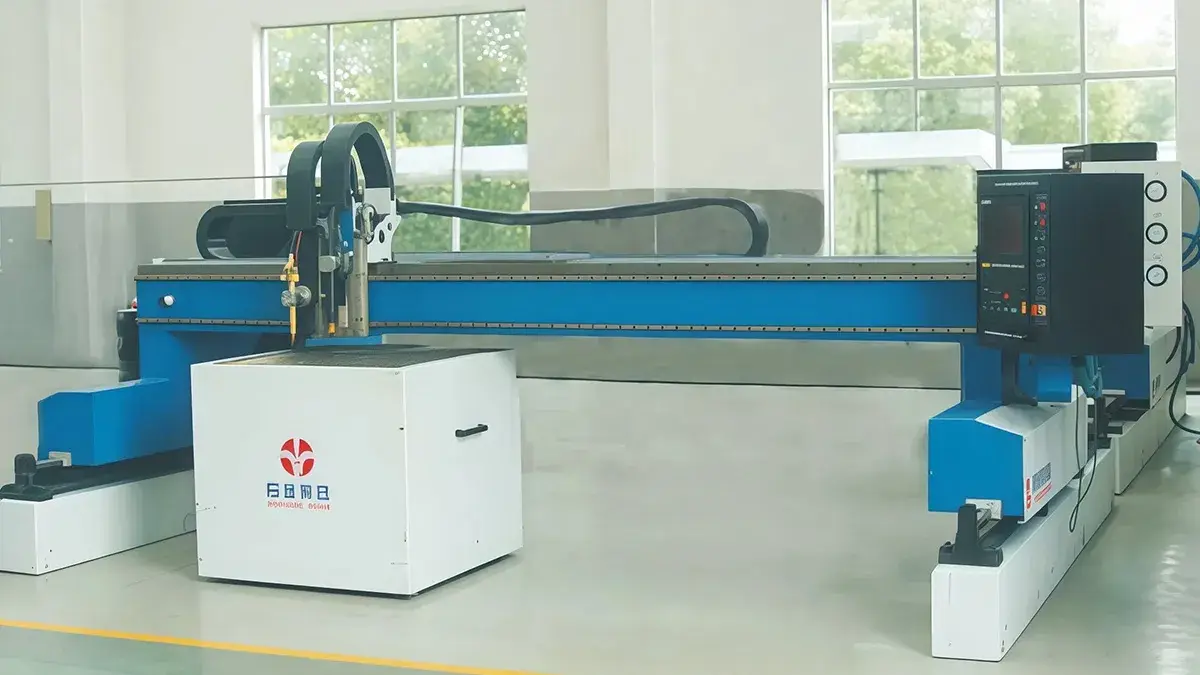

ماكينة القطع بالبلازما CNCCNC Plasma Cutting Machine
تم تصميم ماكينات القطع بالبلازما بنظام التحكم الرقمي بدقة عالية في جودة القطع، حيث توفر معالجة فعّالة ودقيقة للألواح الفولاذية. وقد صُممت هذه الماكينات للتطبيقات الثقيلة، ويمكن تجهيزها بمصادر طاقة بلازما عالية الجودة مثل هايبيرثرم (الولايات المتحدة الأمريكية)، ثيرمال ديناميكس (الولايات المتحدة الأمريكية)، كيلبرغ (ألمانيا)، أو من علامات تجارية محلية عالية الجودة.
لتلبية المتطلبات الصناعية المتنوعة، نوفر عدة بيئات قطع متخصصة:

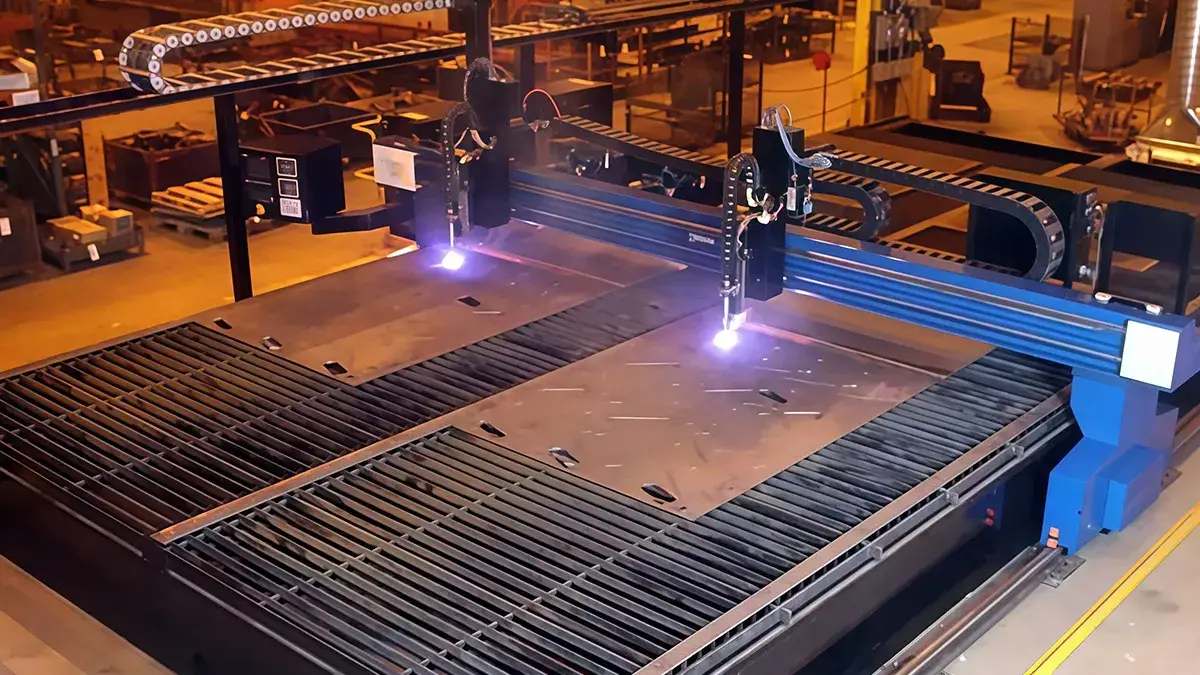

- القطع بالبلازما الجاف: مناسب لعمليات التصنيع القياسية.

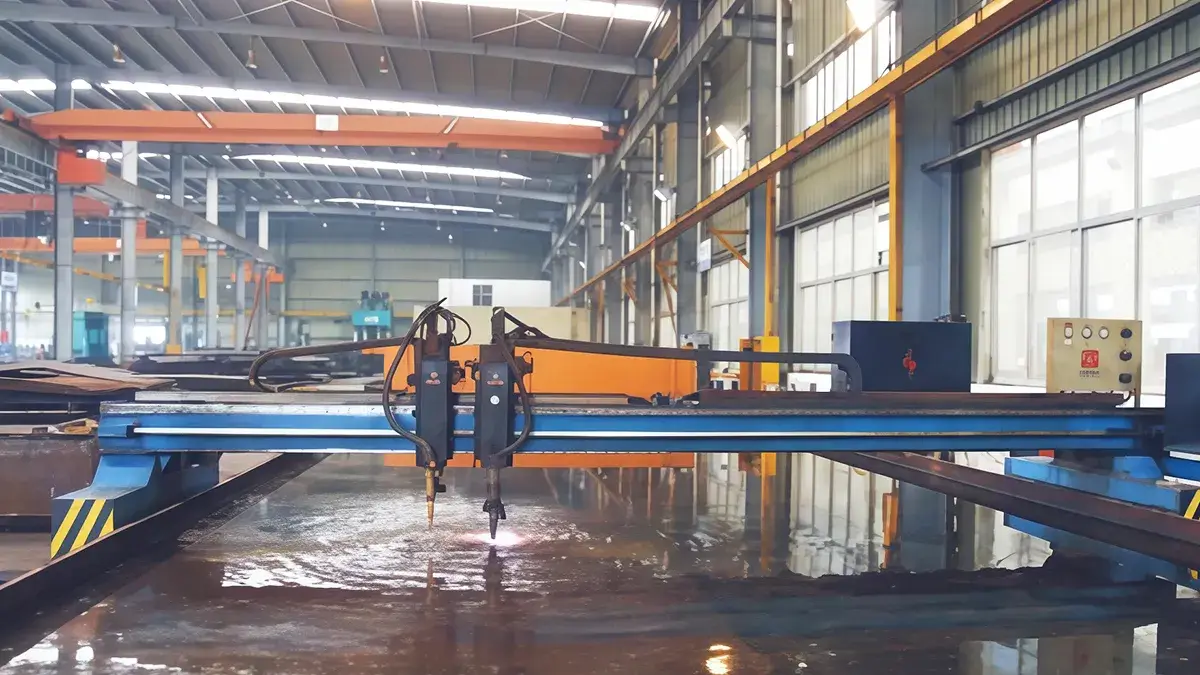

- القطع شبه الجاف وتحت الماء: يقلل بشكل فعال من الغبار والضوضاء ومنطقة التأثر الحراري.

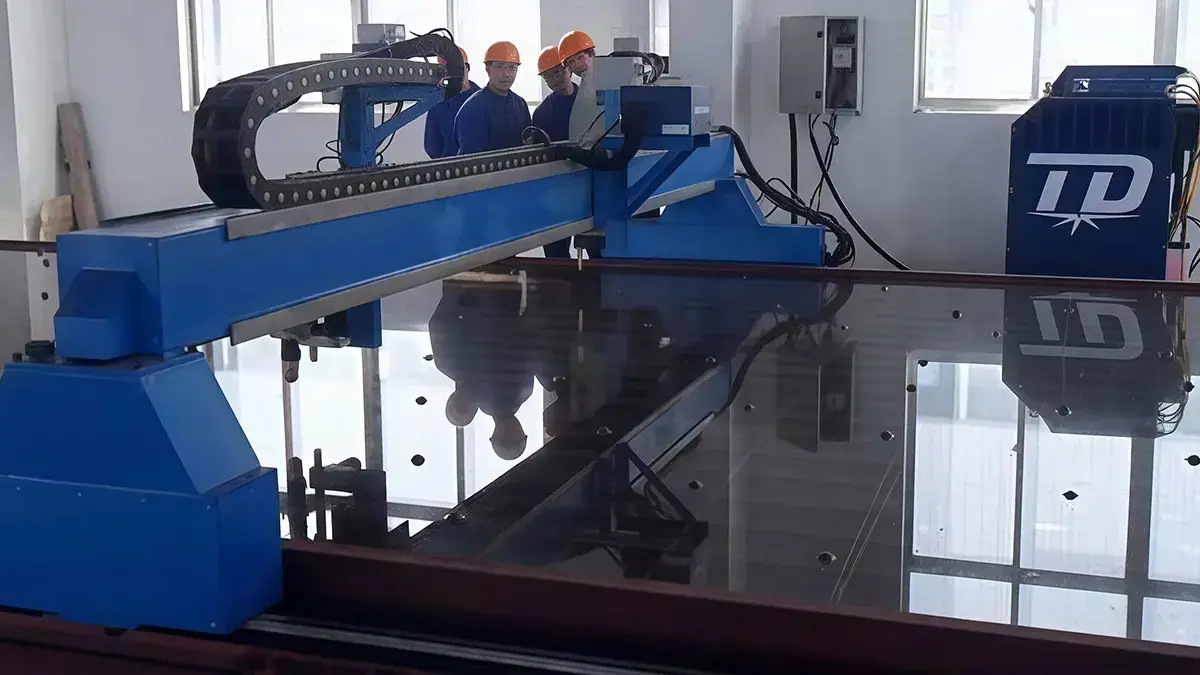

- القطع بالبلازما الدقيقة: يوفر جودة حواف أعلى ودقة أفضل في فتحات القطع.
المواصفات
| الموديل | ||
| نظام الحركة | نظام حركة مفرد، سكة 24 كجم/م | نظام حركة مزدوج، سكة 38 كجم/م |
| عرض المسار (م) | 3-4 | 3-8 |
| عرض القطع الفعّال (م) | 2.2-3.2 | 2.2-7.2 |
| مشوار رفع الشعلة (مم) | 170 | |
| طول السكة | حسب متطلبات العميل | |
| سرعة القطع باللهب (مم/دقيقة) | 50–1000 (يتم الضبط حسب تقنية القطع) | |
| سرعة القطع بالبلازما (مم/دقيقة) | 350–6000 | |
| سرعة الرجوع السريع (مم/دقيقة) | 6000 | |
| سماكة القطع باللهب (مم) | 6–100 (شعلة واحدة)، سماكة الاختراق ≤80 | |
| سماكة القطع بالبلازما | يتم ترشيح مصدر بلازما مناسب حسب متطلبات العميل | |
| مواد القطع باللهب | فولاذ كربوني | |
| مواد القطع بالبلازما | فولاذ كربوني، ألومنيوم، ستانلس ستيل | |
| قدرة الإدخال | تيار أحادي الطور 220 فولت، 50 هرتز، 2 كيلو فولت أمبير | |
| انحراف نقطة التقاطع (مم) | ≤0.5 (800×800 وفق المعيار الصناعي لانحراف الخط) | |
| خطأ القطر (مم | ≤0.5 (300×300 لانحراف الخط المربع) | |

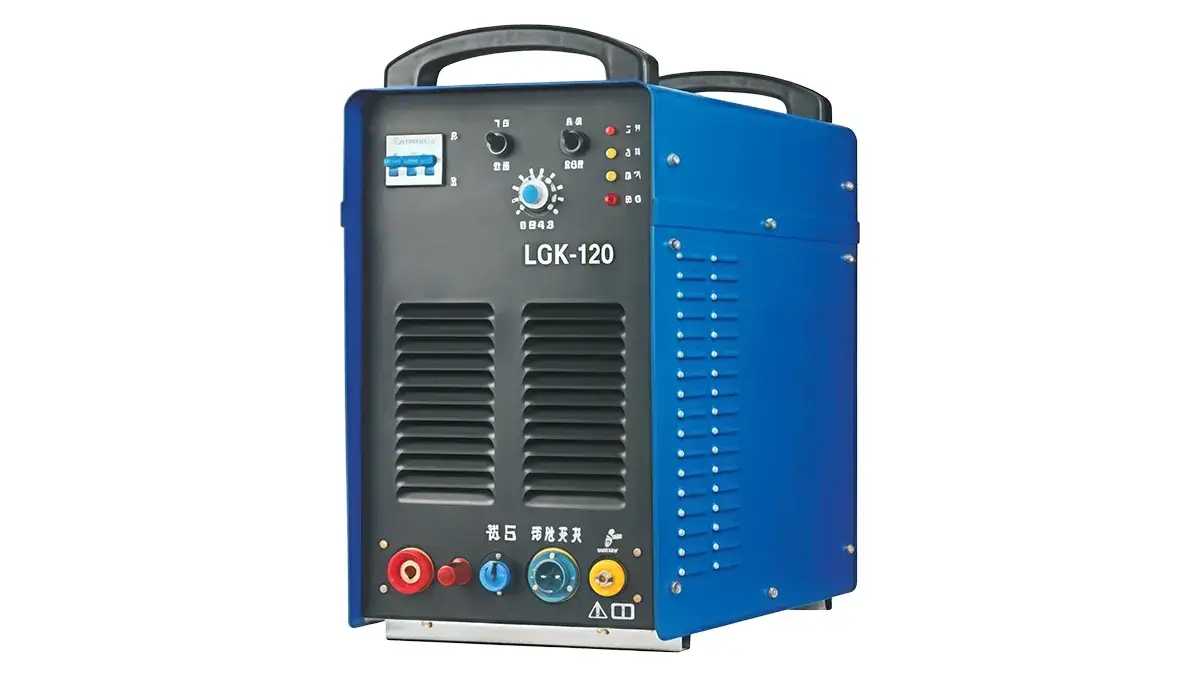

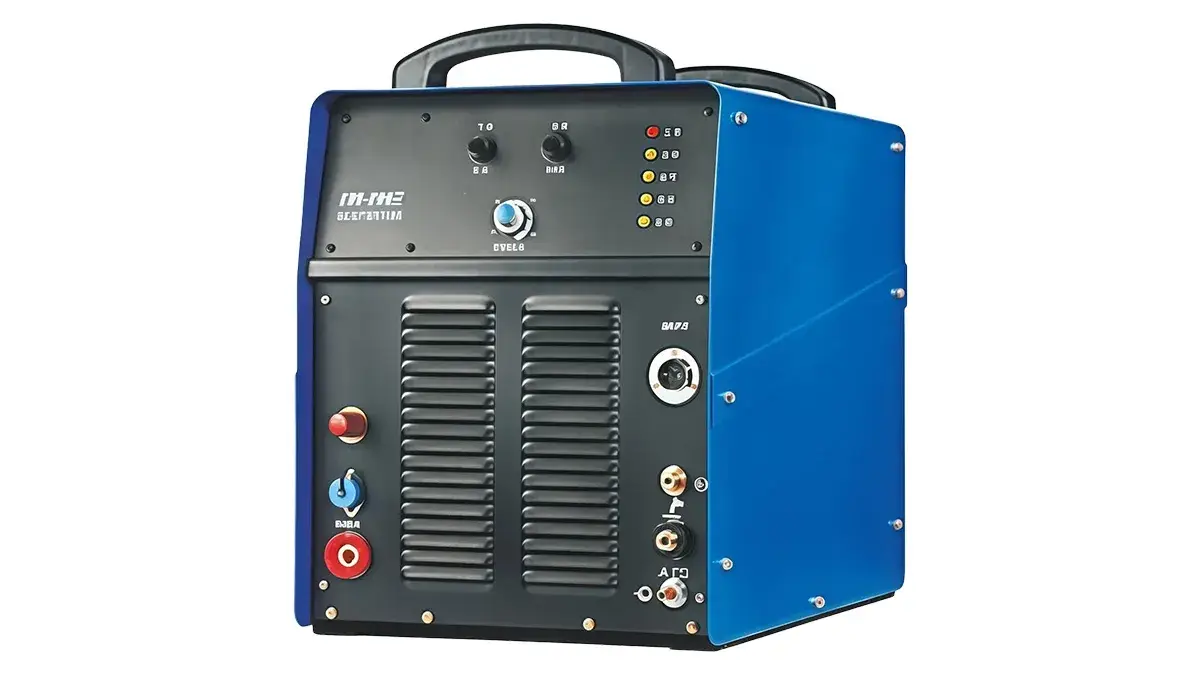

مصدر طاقة البلازما
| الموديل |
 |
 |
|
| أقصى سماكة اختراق (مم) | فولاذ كربوني | 15 | 25 |
| فولاذ مقاوم للصدأ | 12 | 20 | |
| أقصى سماكة قطع (مم) | فولاذ كربوني | 25 | 45 |
| فولاذ مقاوم للصدأ | 16 | 35 | |
| سماكة القطع الموصى بها (مم) | فولاذ كربوني | 12 | 20 |
| فولاذ مقاوم للصدأ | 10 | 16 | |
| قدرة الإدخال (كيلوفولت أمبير) | 25.7 | 40 | |
